4-can总线仲裁

发表于2026-04-30|更新于2026-04-30|技术嵌入式通信协议CAN

|浏览量:

参考：江协科技

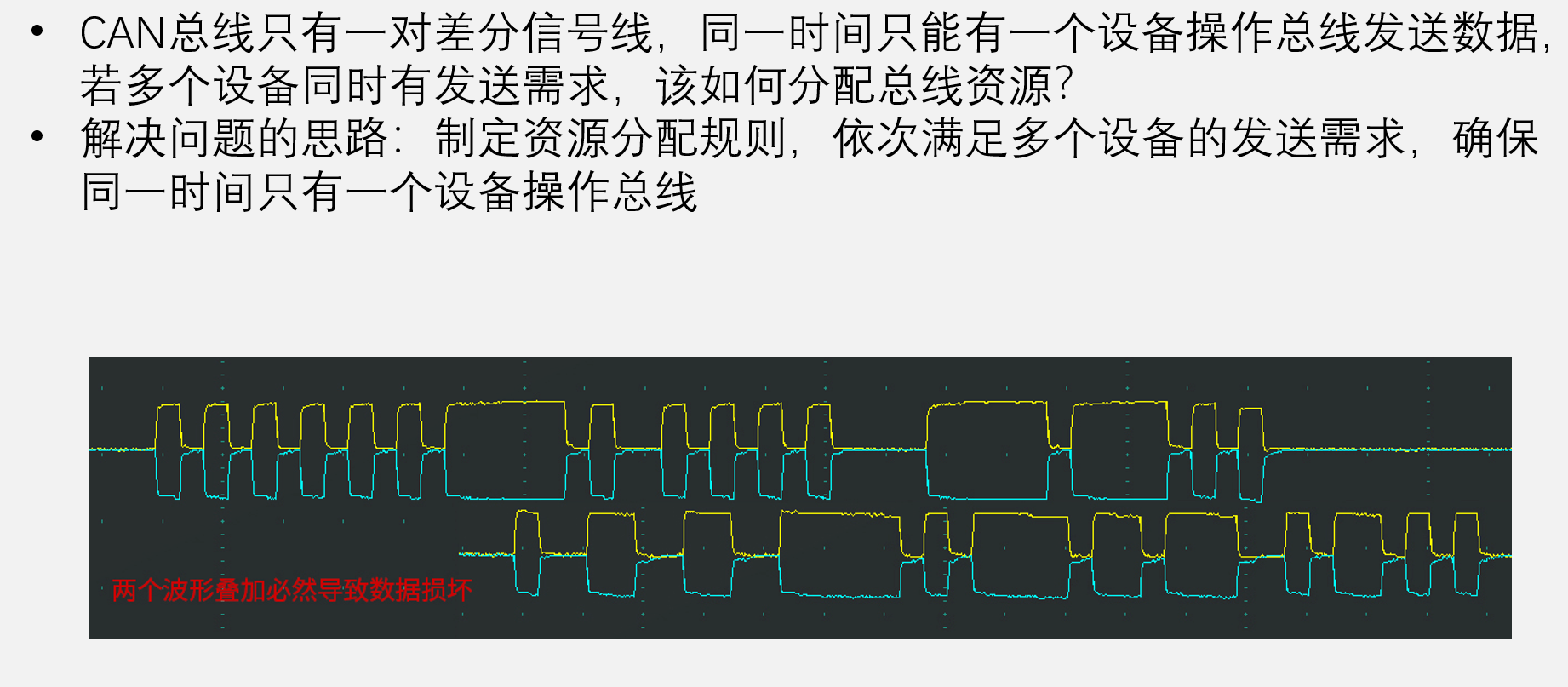

多设备同时发送遇到的问题

多设备同时发送遇到的问题

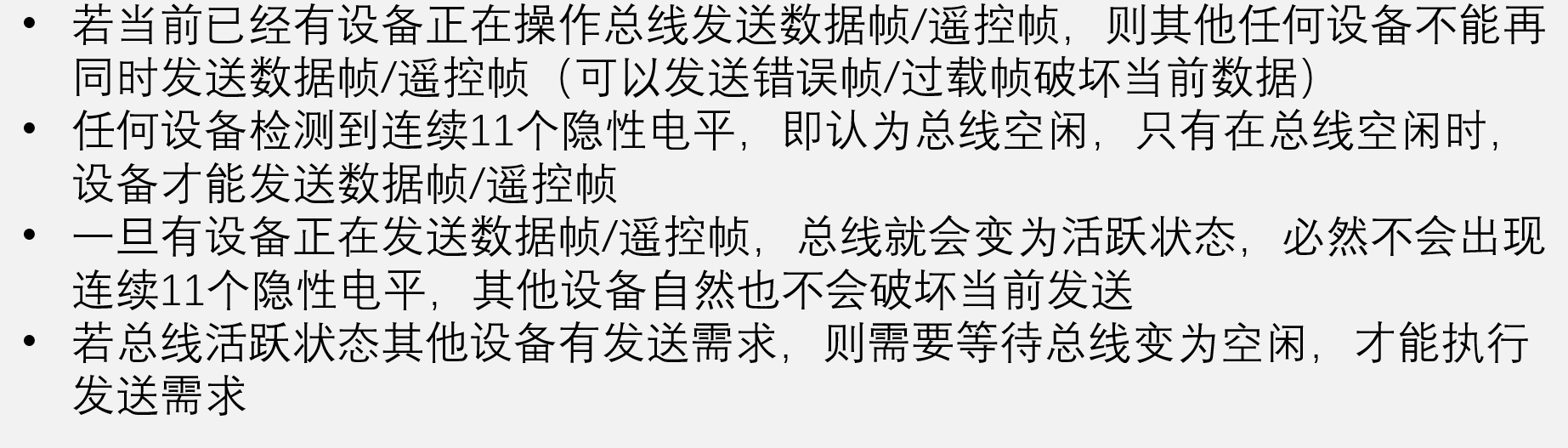

资源分配规则1 - 先占先得

资源分配规则1 - 先占先得

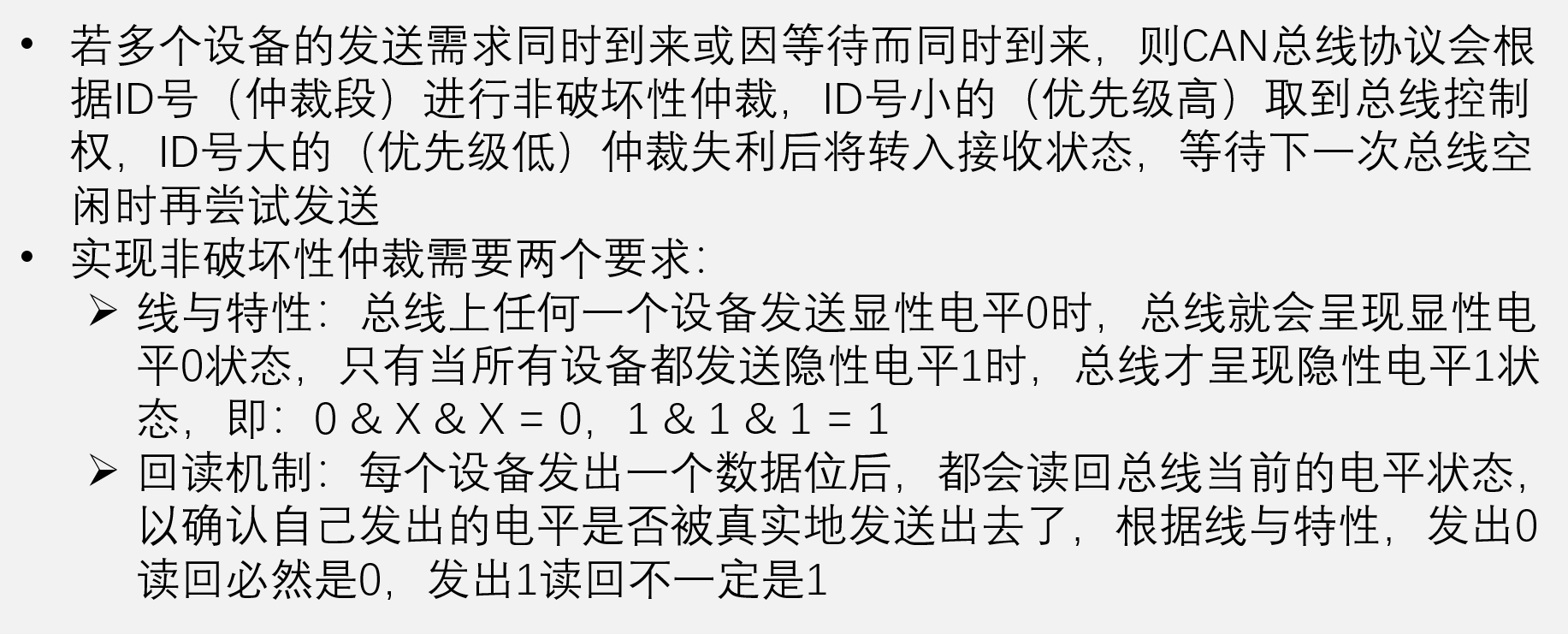

资源分配规则2 - 非破坏性仲裁

资源分配规则2 - 非破坏性仲裁

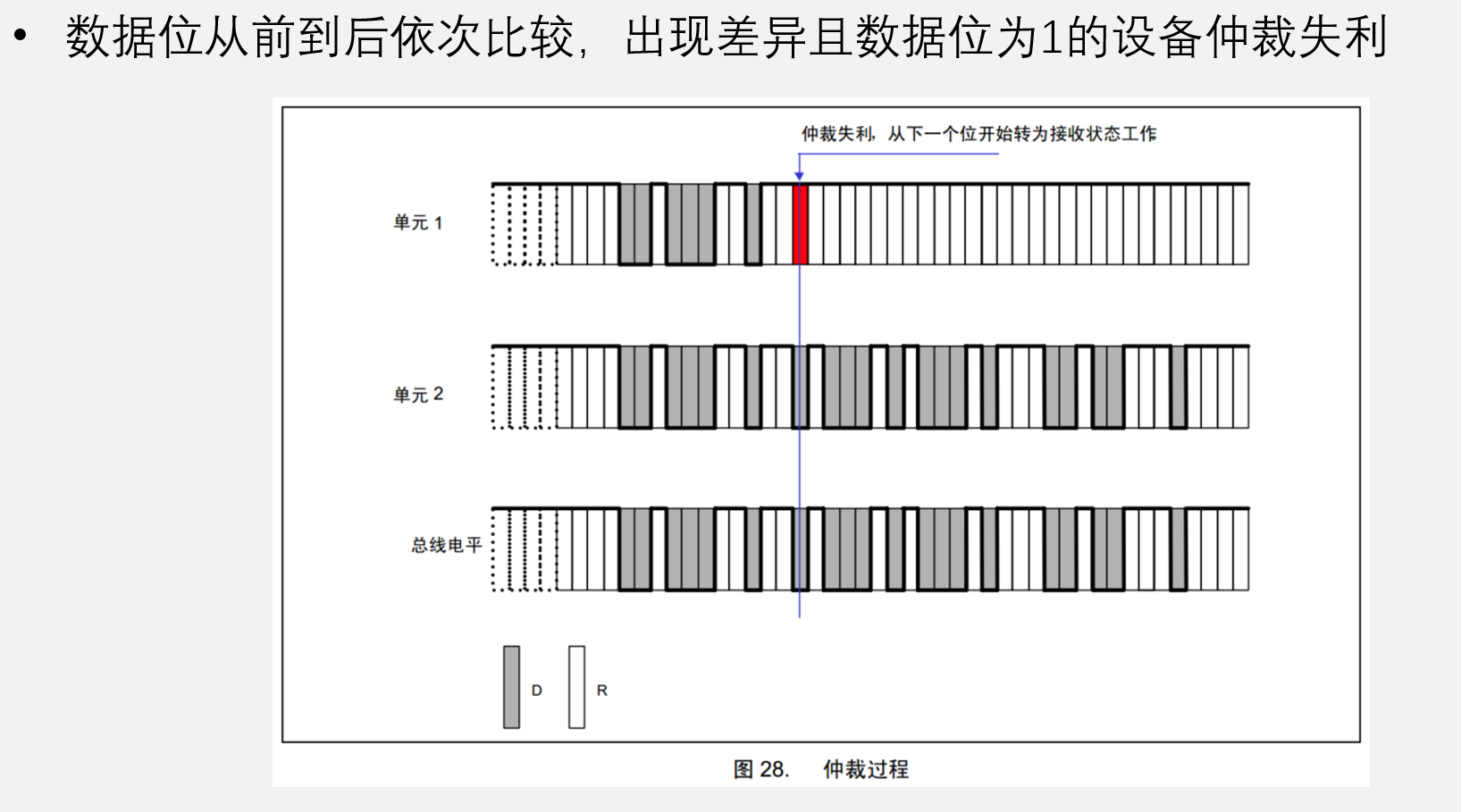

非破坏性仲裁过程:

非破坏性仲裁过程

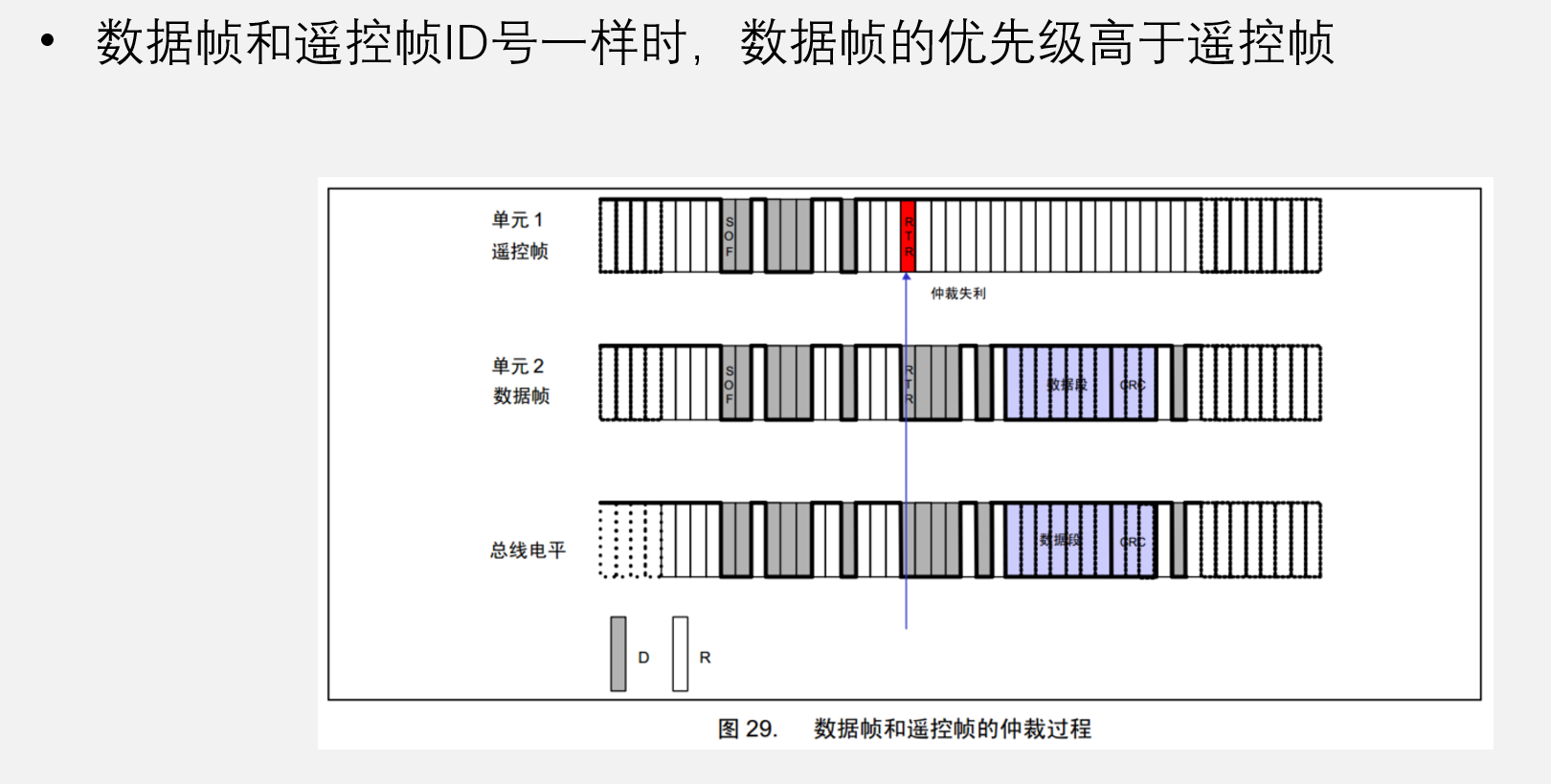

数据帧和遥控帧的优先级

数据帧和遥控帧的优先级

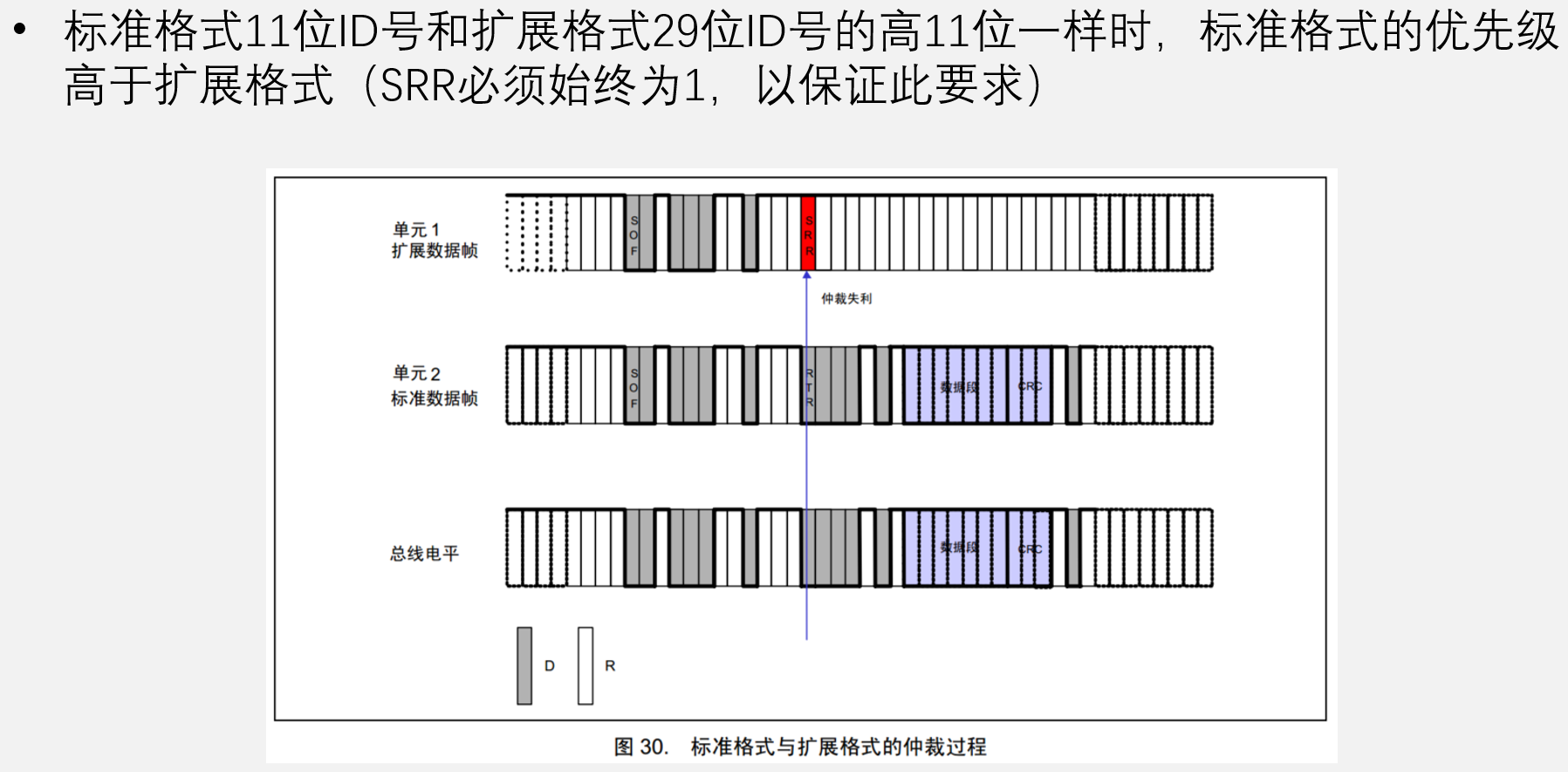

标准格式和扩展格式的优先级

标准格式和扩展格式的优先级
