3-can总线位同步

发表于2026-04-30|更新于2026-04-30|技术嵌入式通信协议CAN

|浏览量:

参考：江协科技

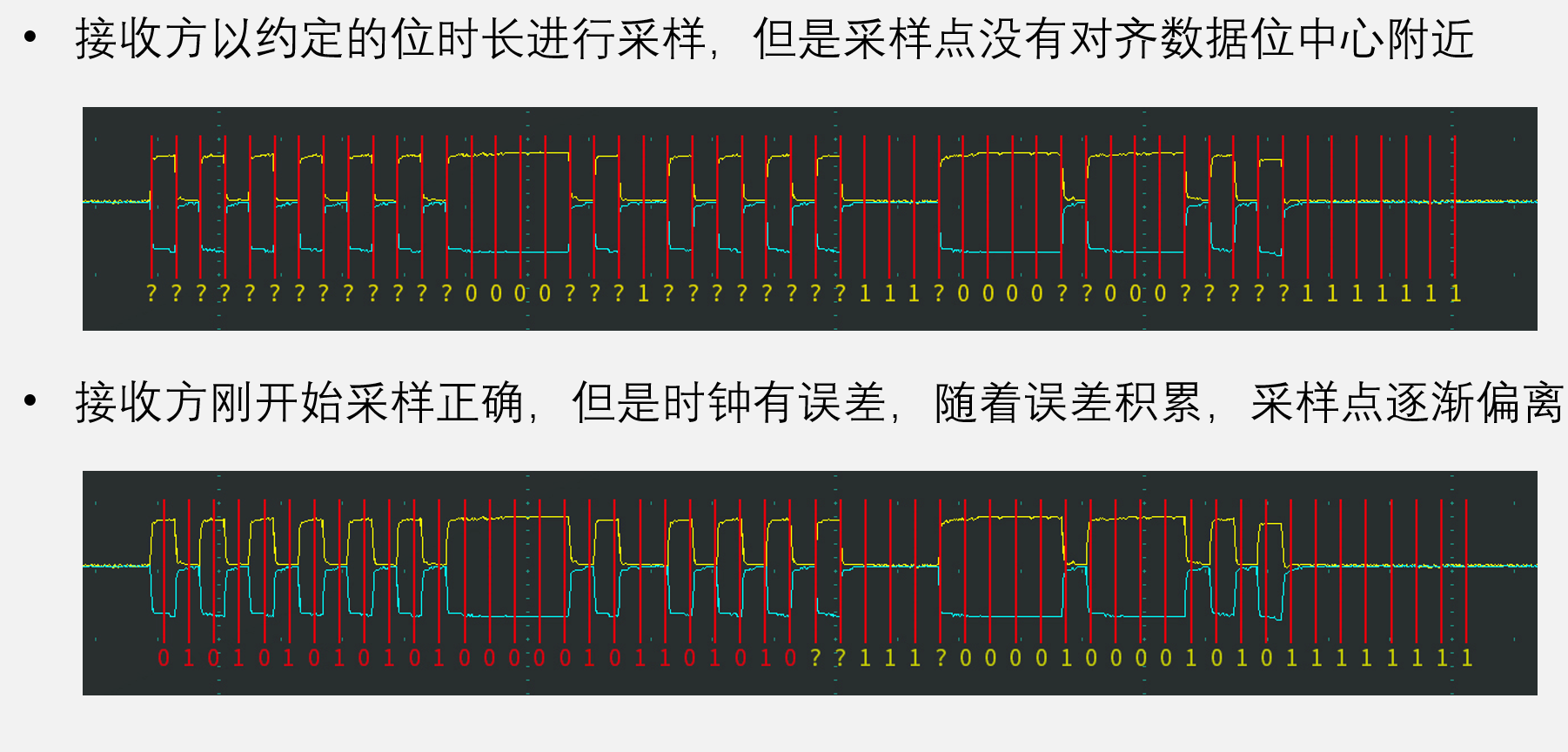

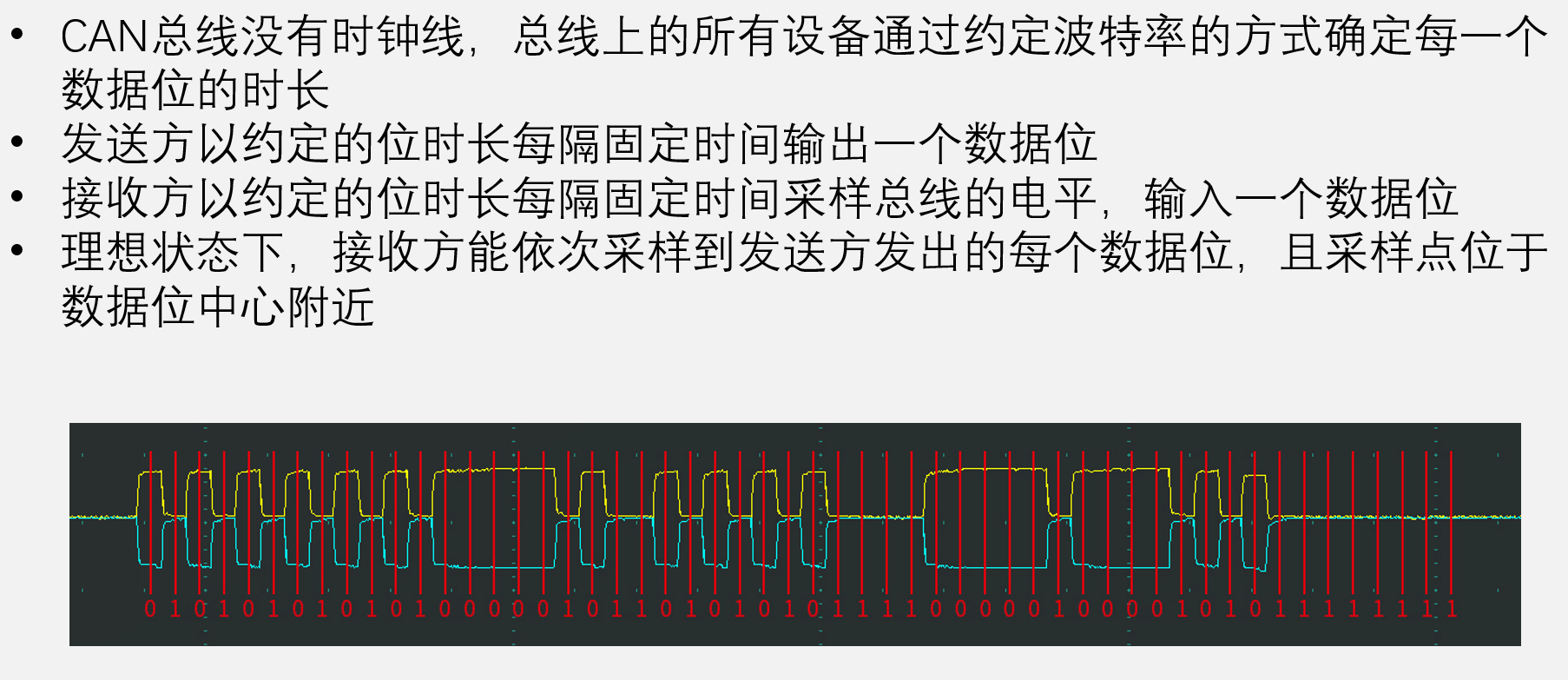

接收方数据采样遇到的问题

接收方数据采样遇到的问题

接收方数据采样遇到的问题

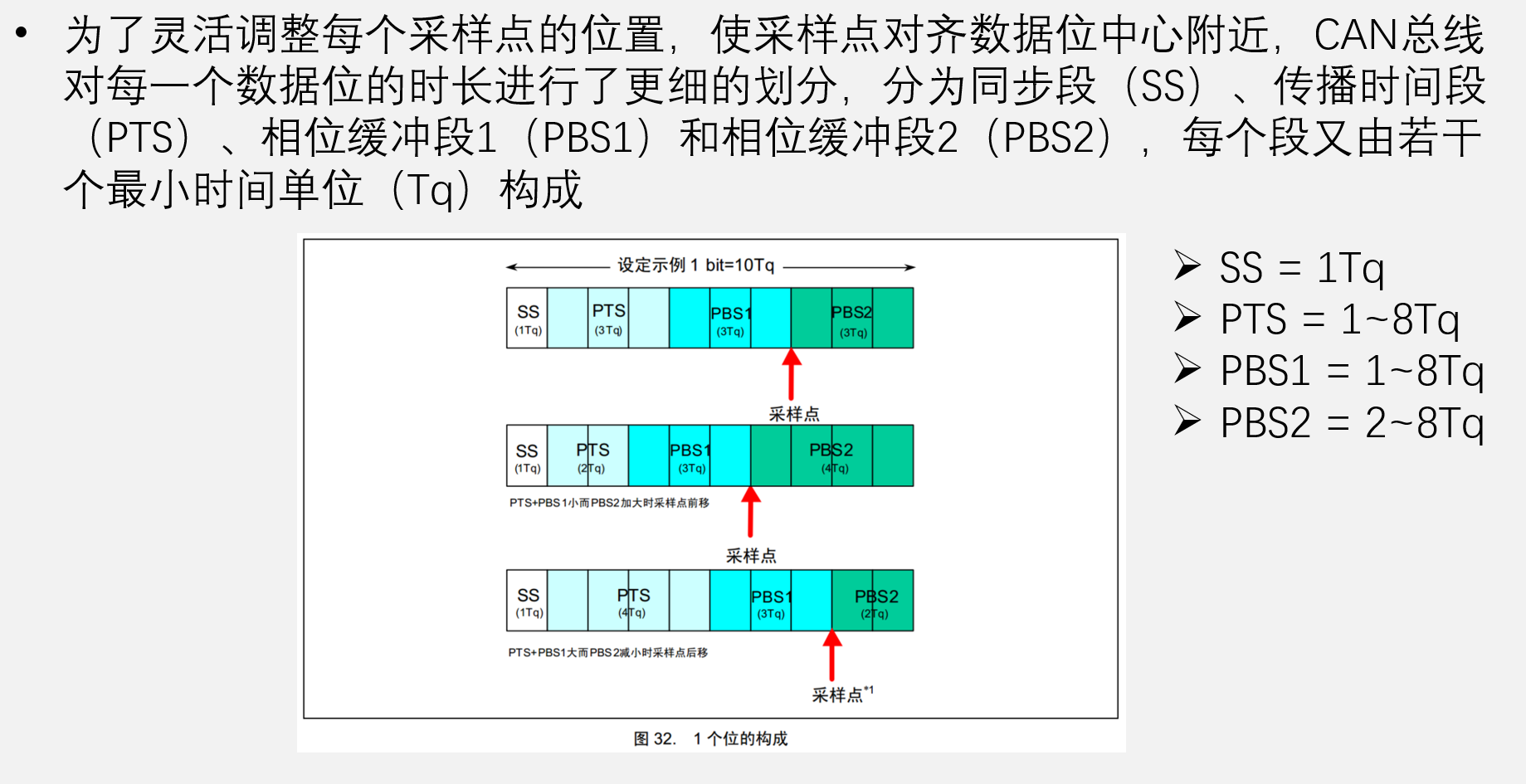

位时序

位时序

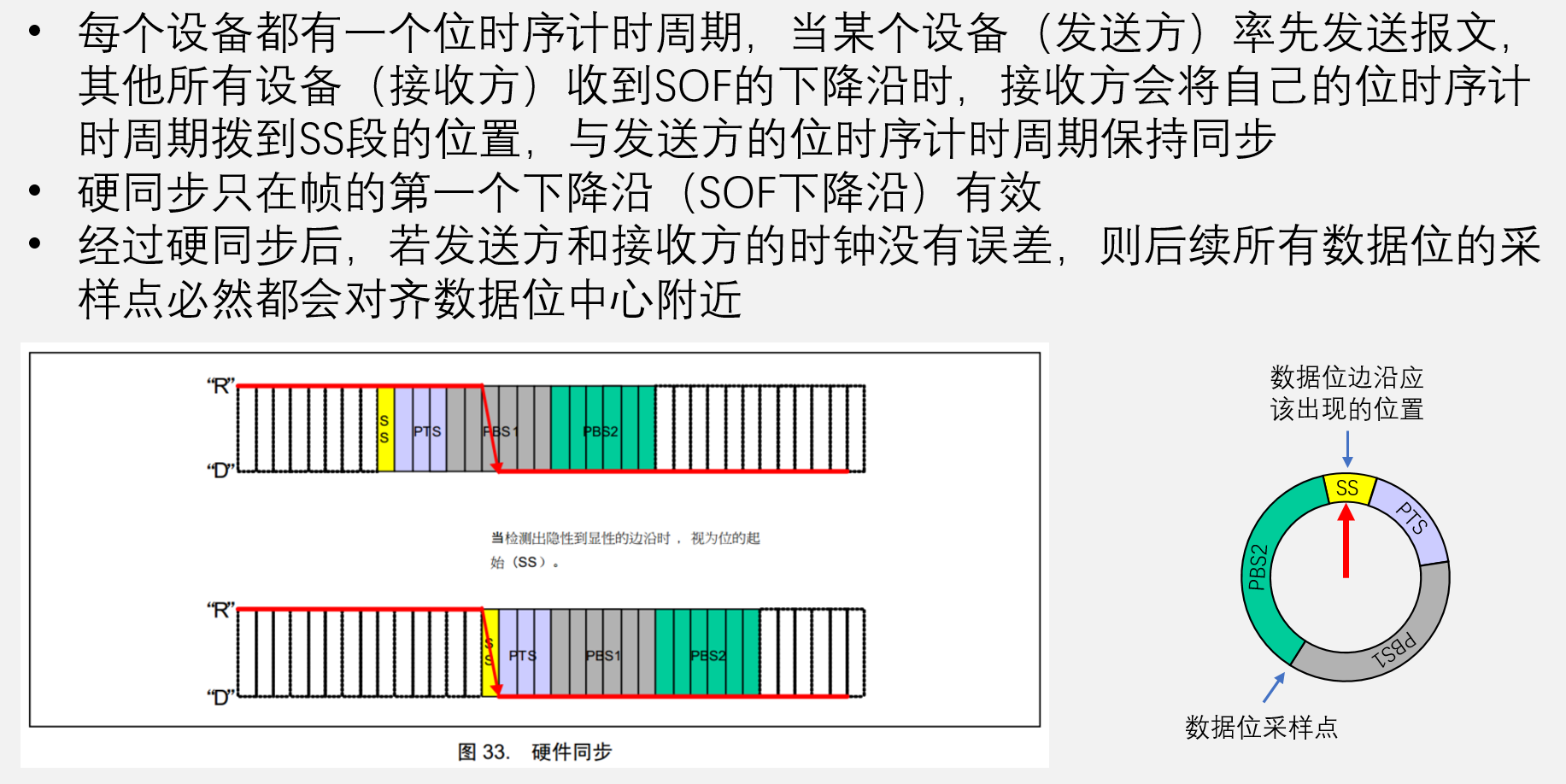

硬同步

硬同步

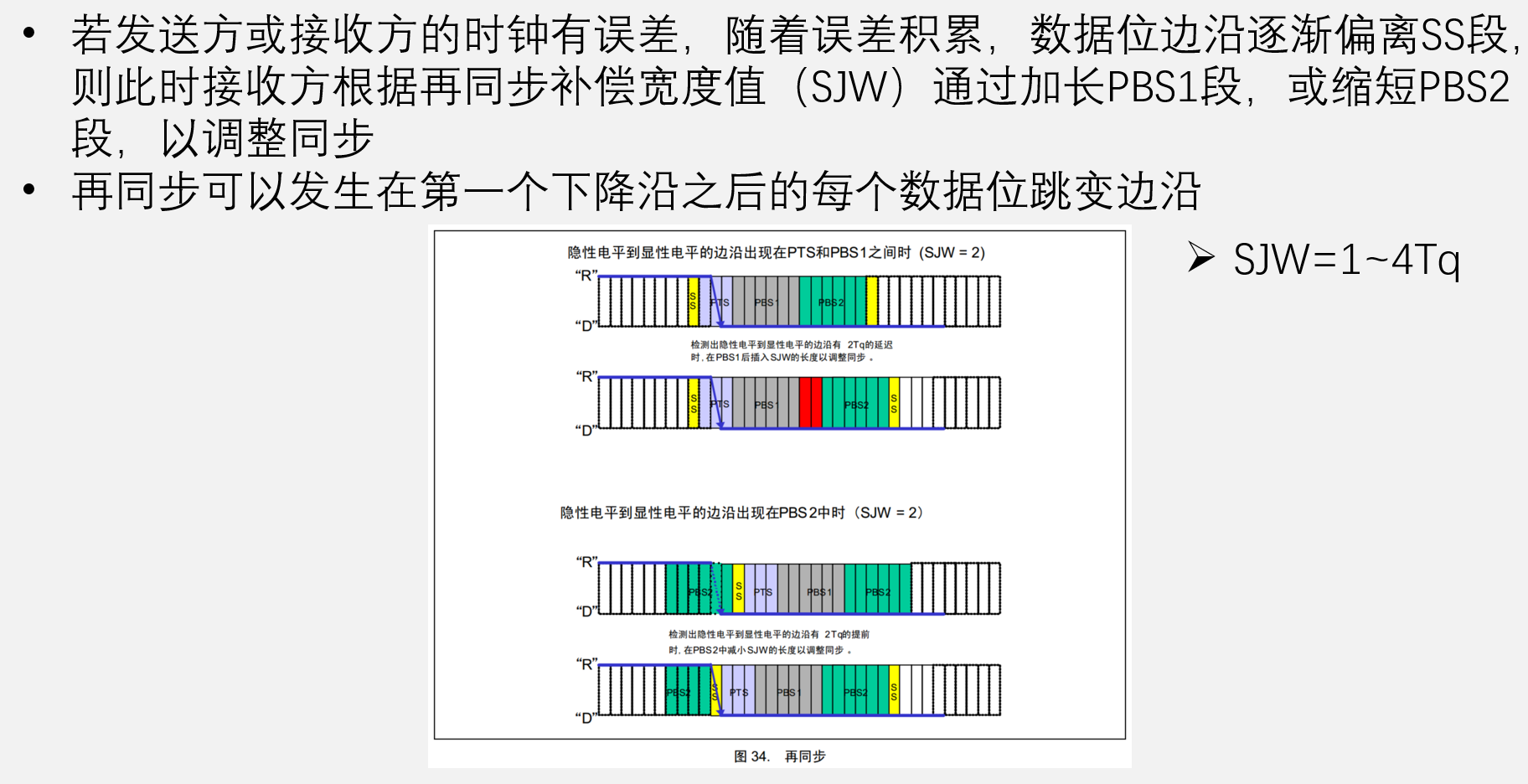

再同步

再同步

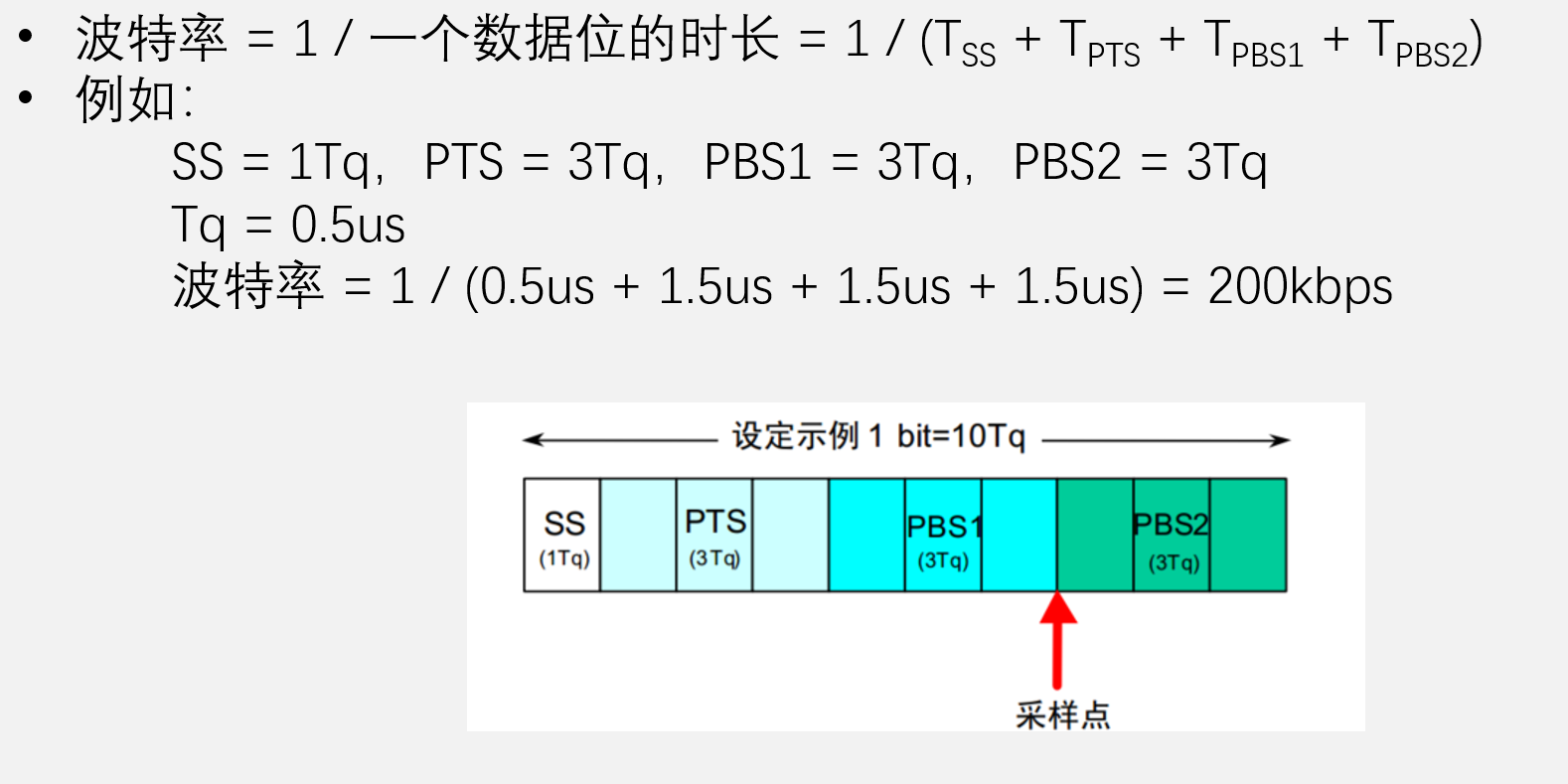

波特率计算

波特率计算
