2-can总线帧格式

发表于2026-04-30|更新于2026-04-30|技术嵌入式通信协议CAN

|浏览量:

参考：江协科技

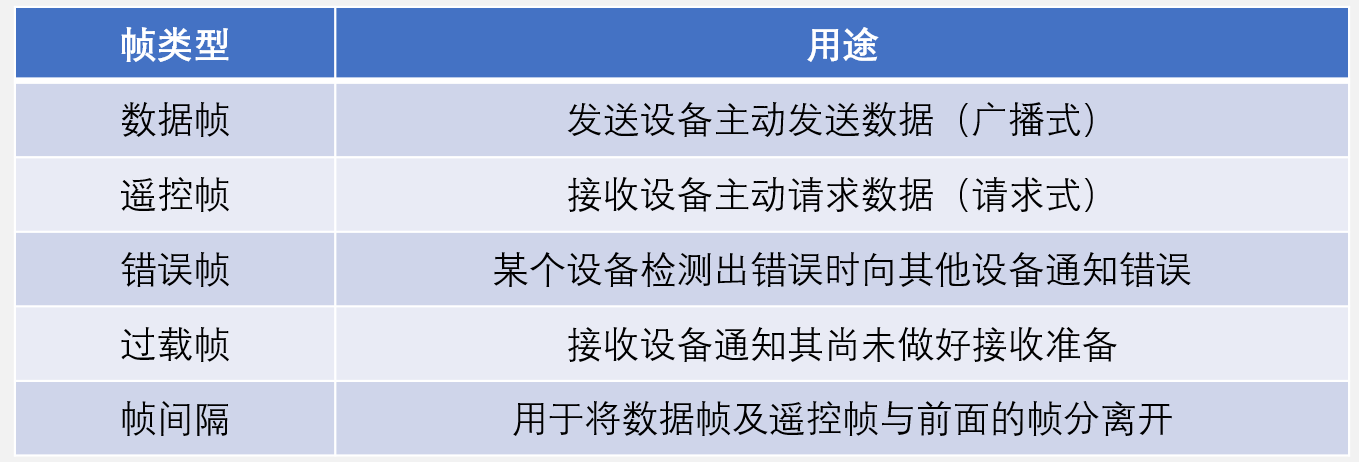

CAN协议5种类型的帧

CAN帧格式

数据帧

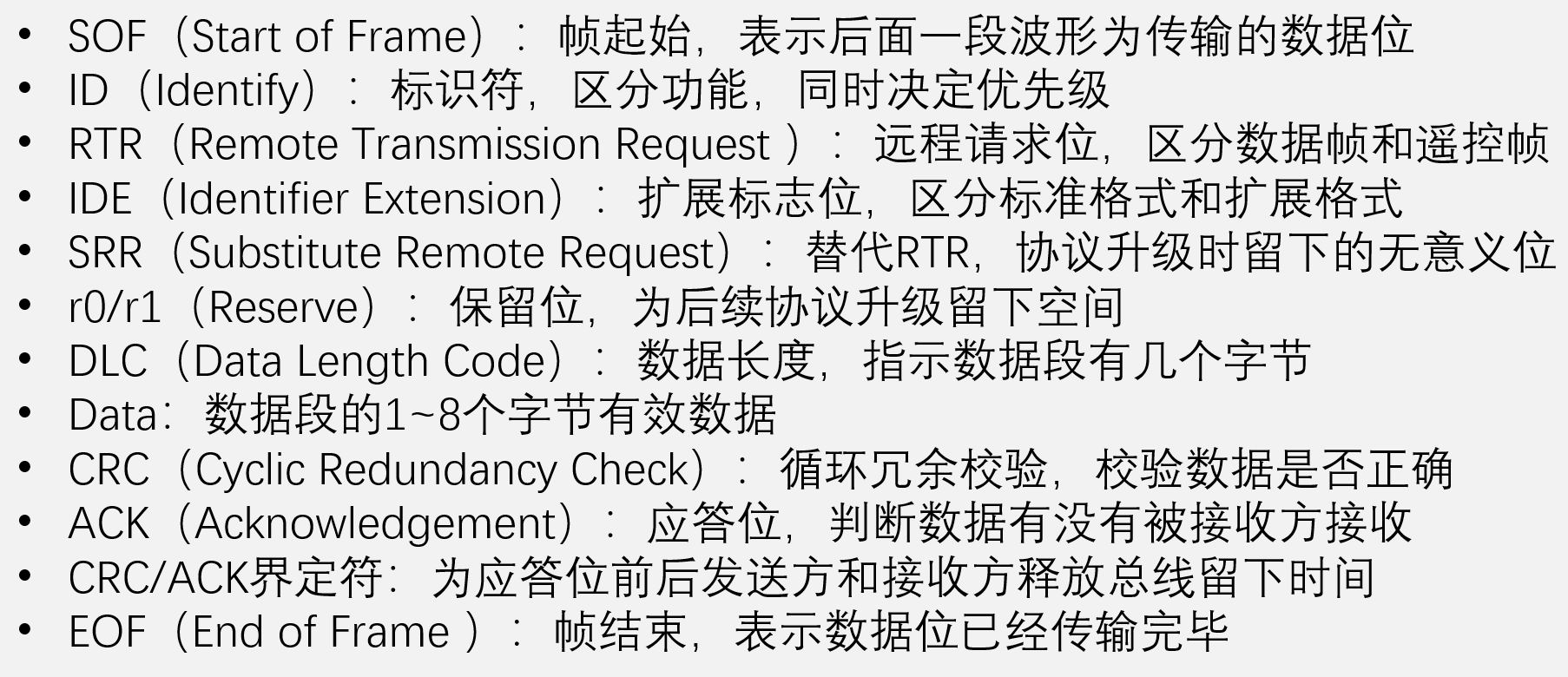

数据帧格式

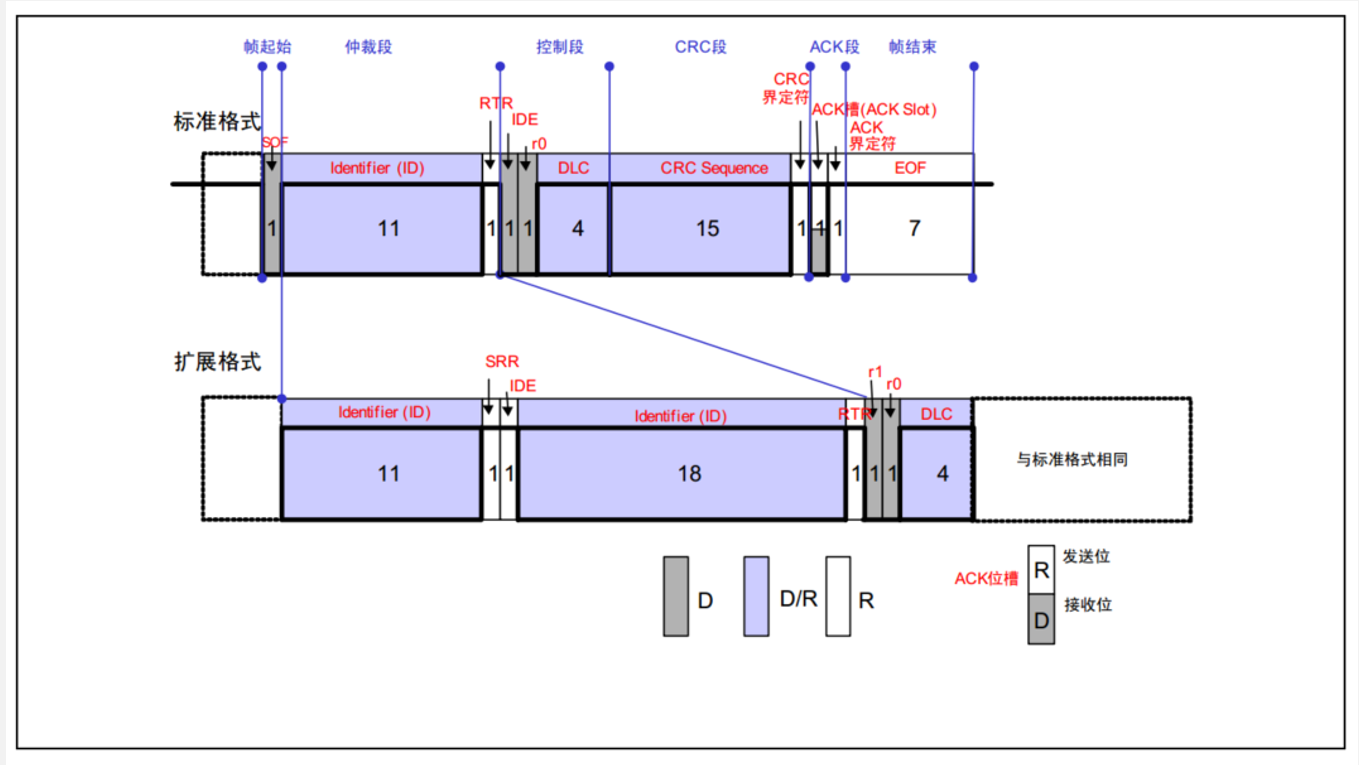

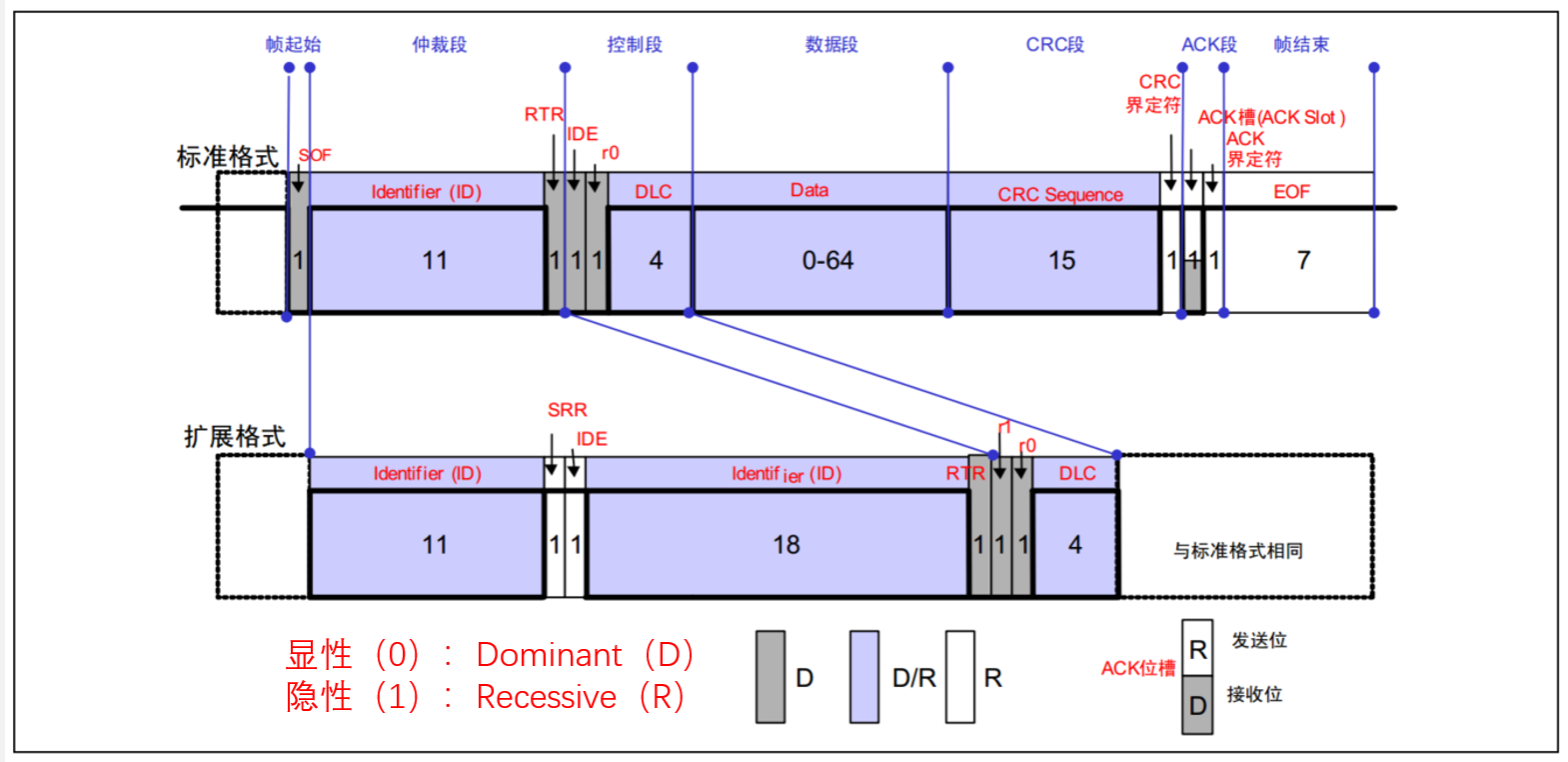

CAN数据帧格式

CAN数据帧格式

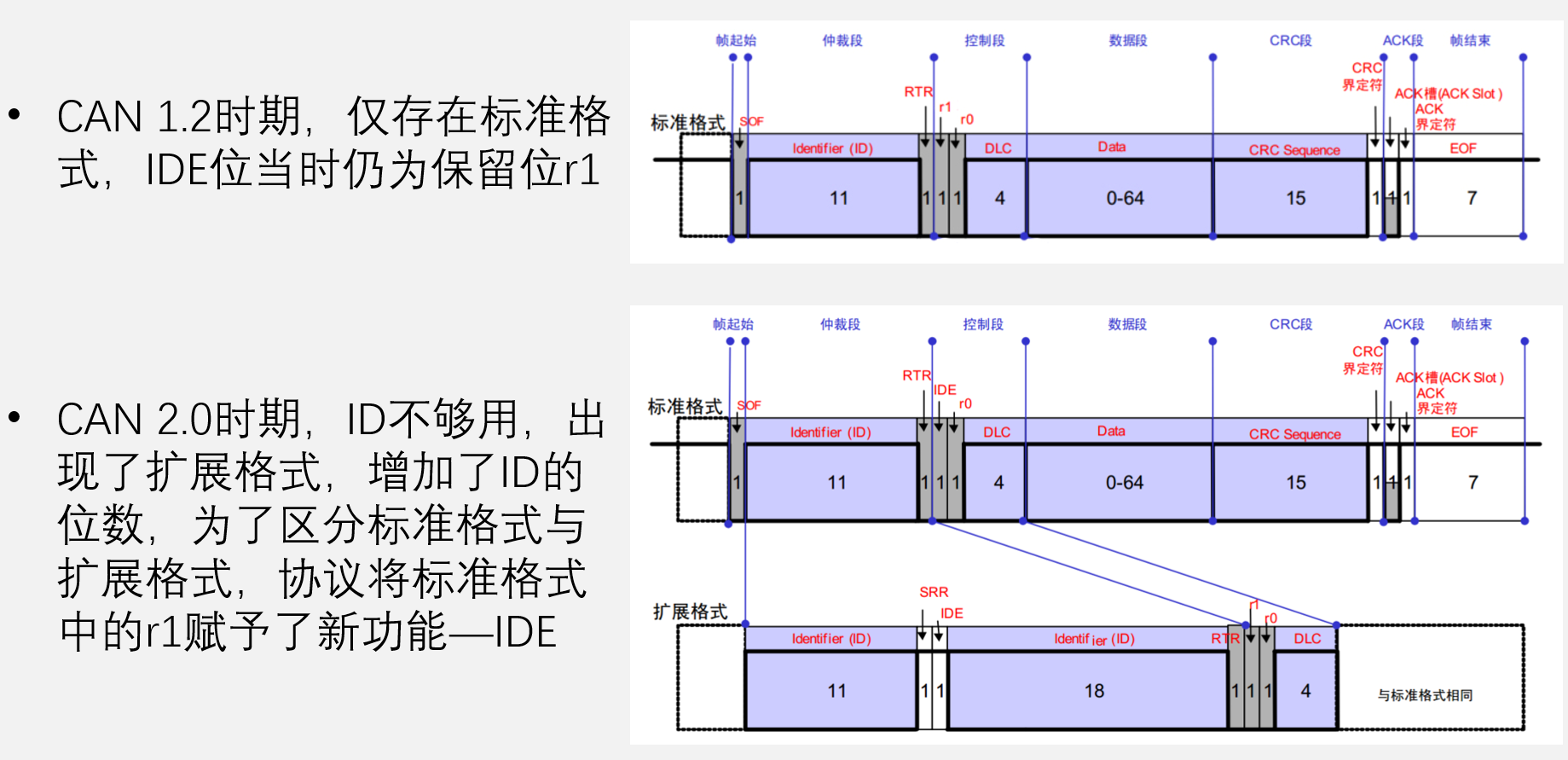

数据帧发展史

CAN数据帧发展史

遥控帧

遥控帧无数据段，RTR为隐性电平1，其他部分与数据帧相同

CAN遥控帧格式

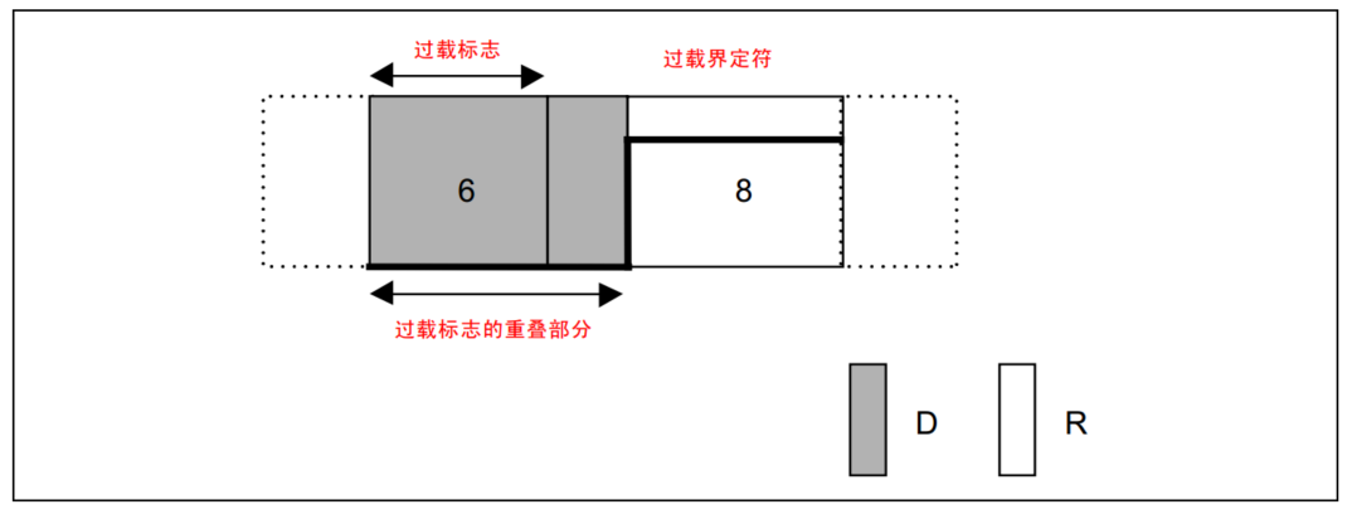

过载帧

当接收方收到大量数据而无法处理时，其可以发出过载帧，延缓发送方的数据发送，以平衡总线负载，避免数据丢失

CAN过载帧格式

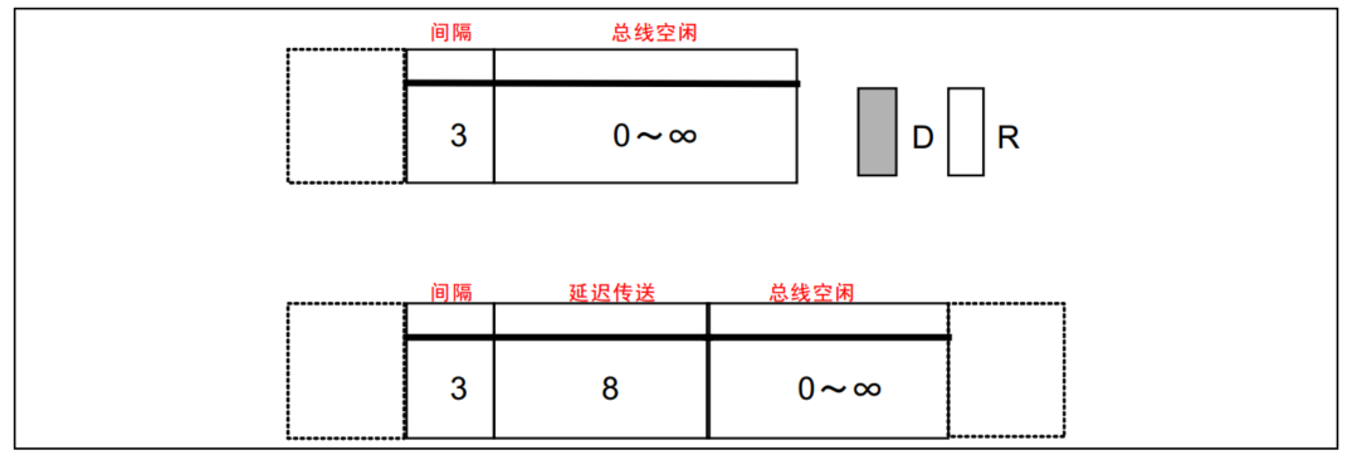

帧间隔

将数据帧和遥控帧与前面的帧分离开

CAN帧间隔

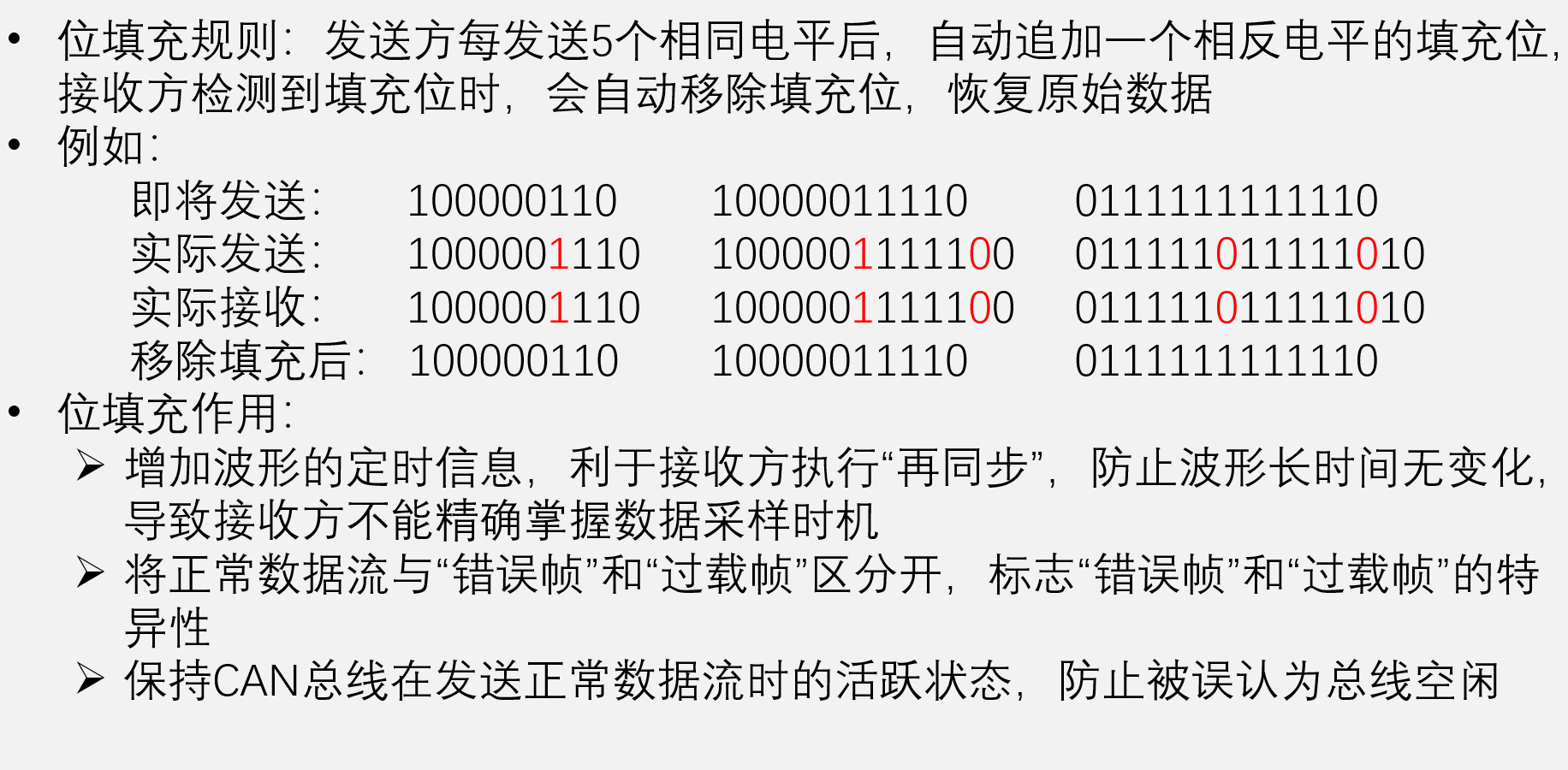

位填充

CAN位填充

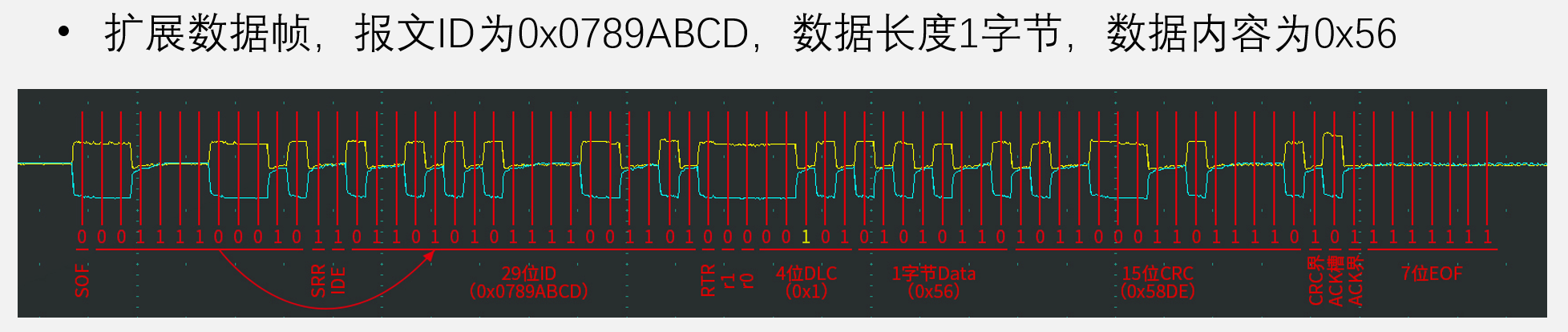

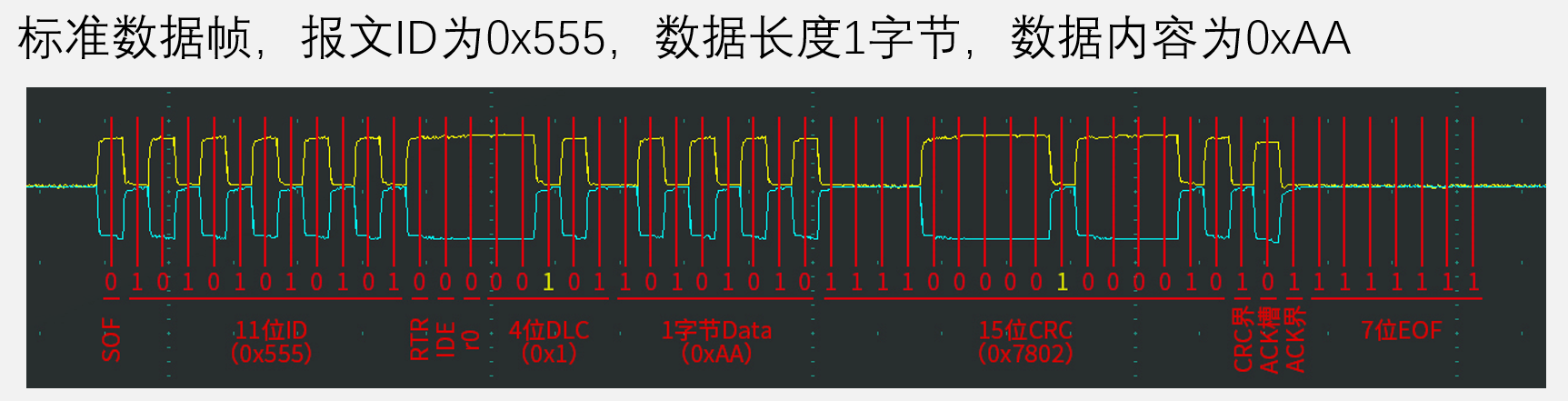

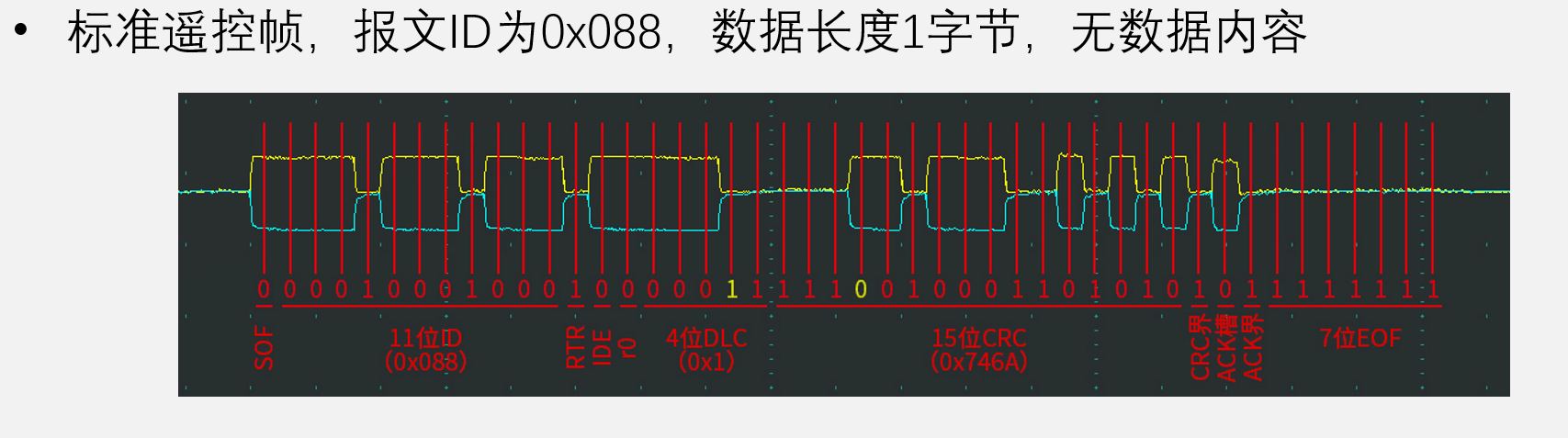

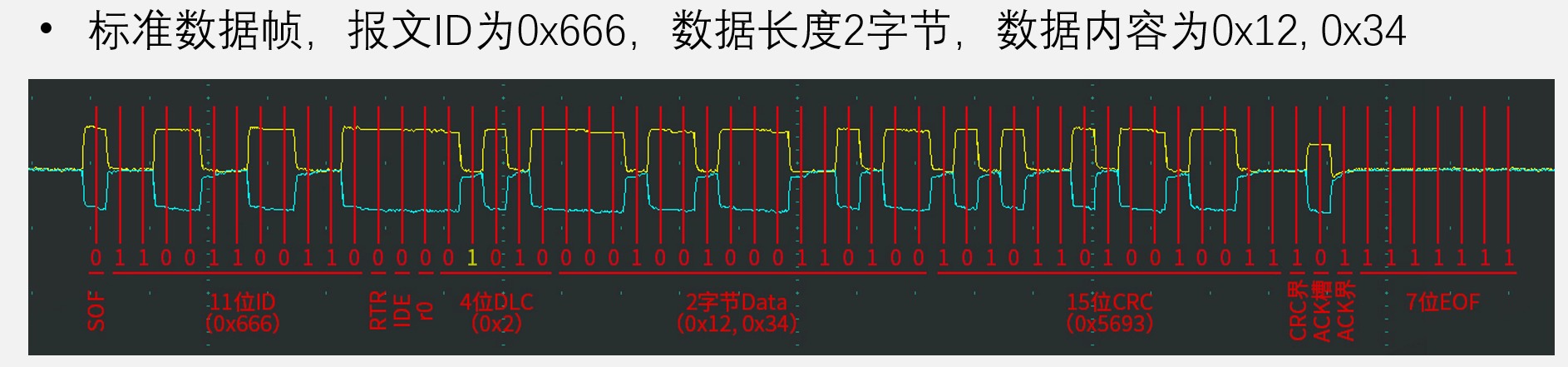

波形实例

CAN波形实例

CAN波形实例

CAN波形实例

CAN波形实例
