参考：
-正点原子WWDG

介绍

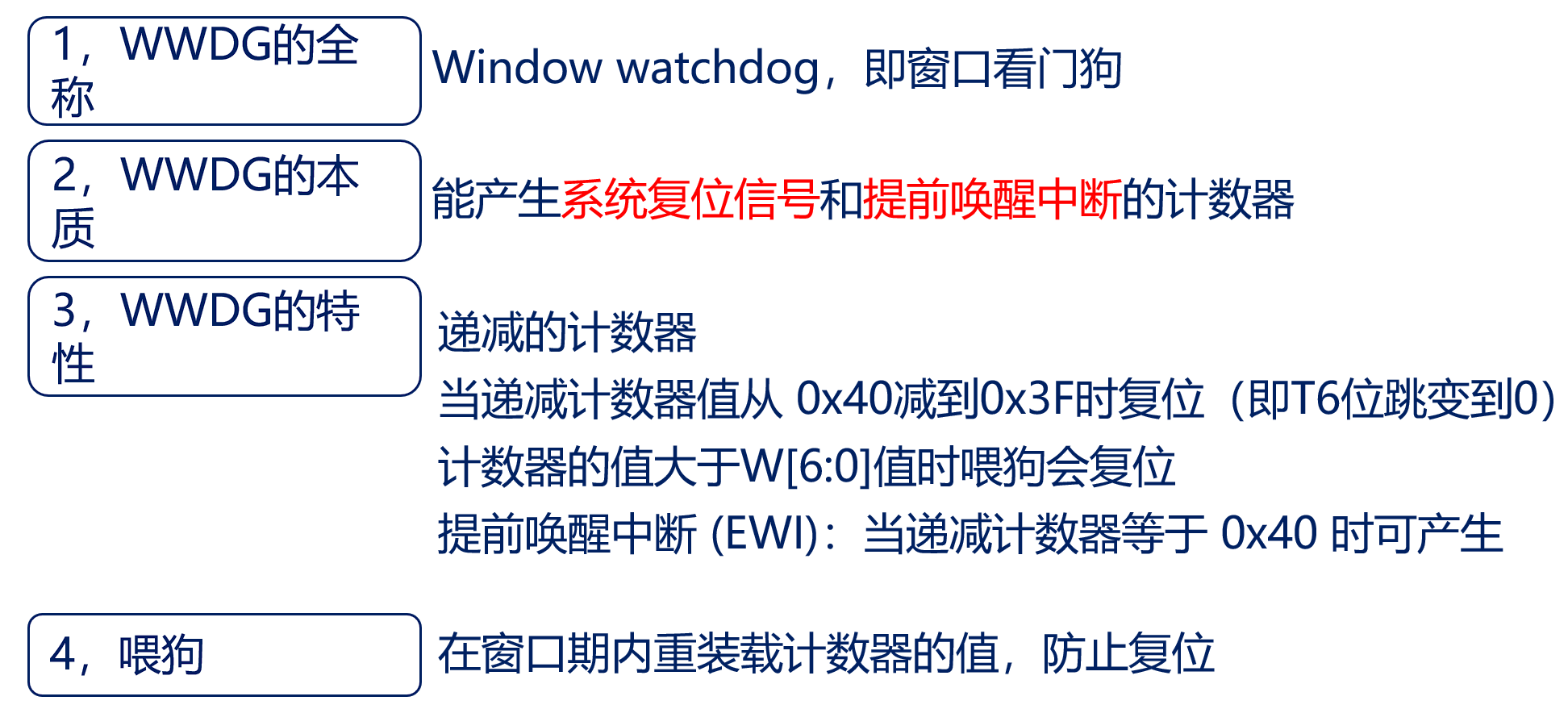

简介

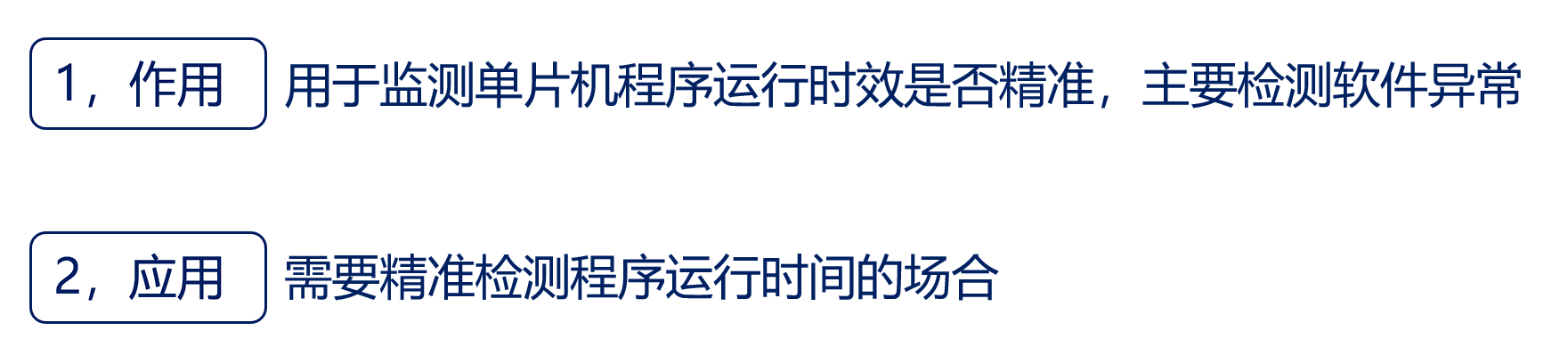

作用

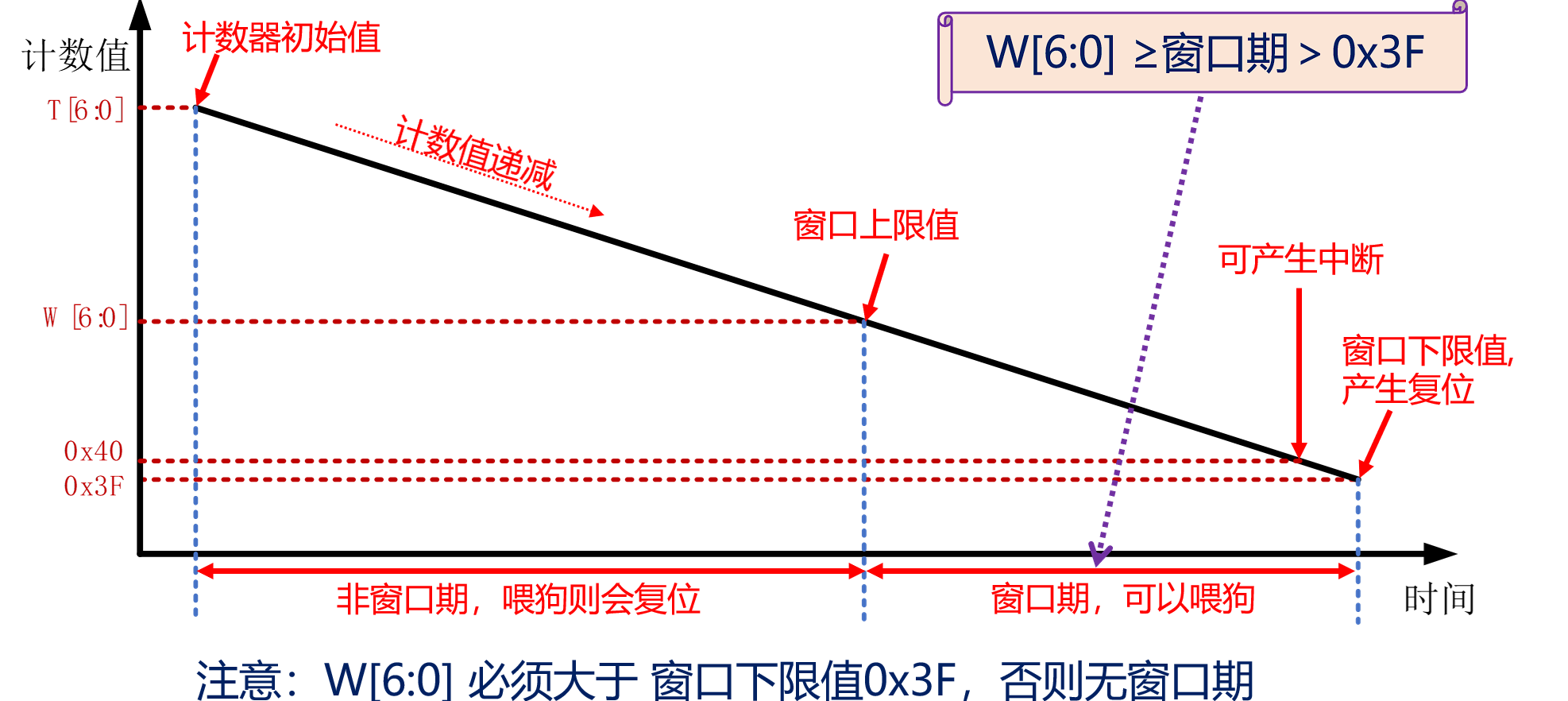

工作原理

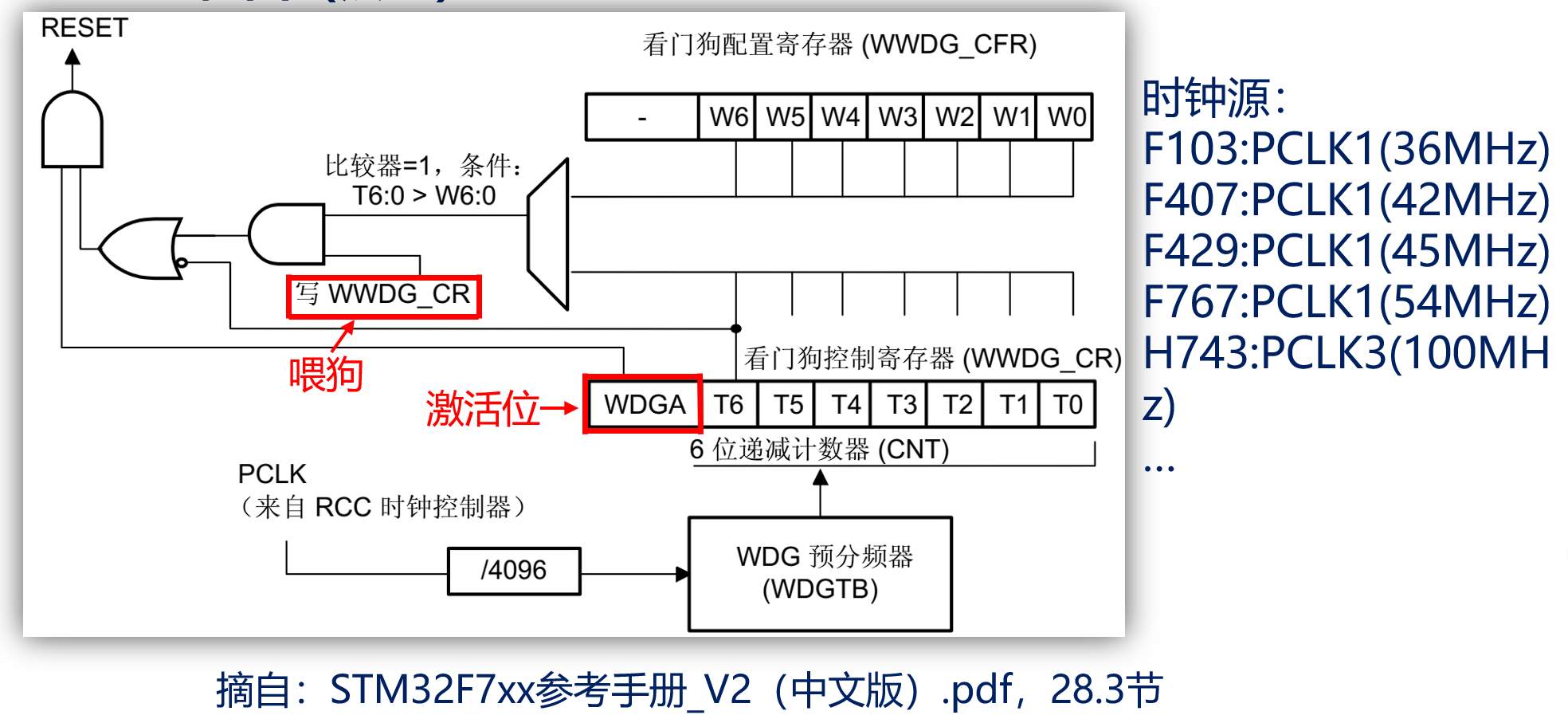

框图

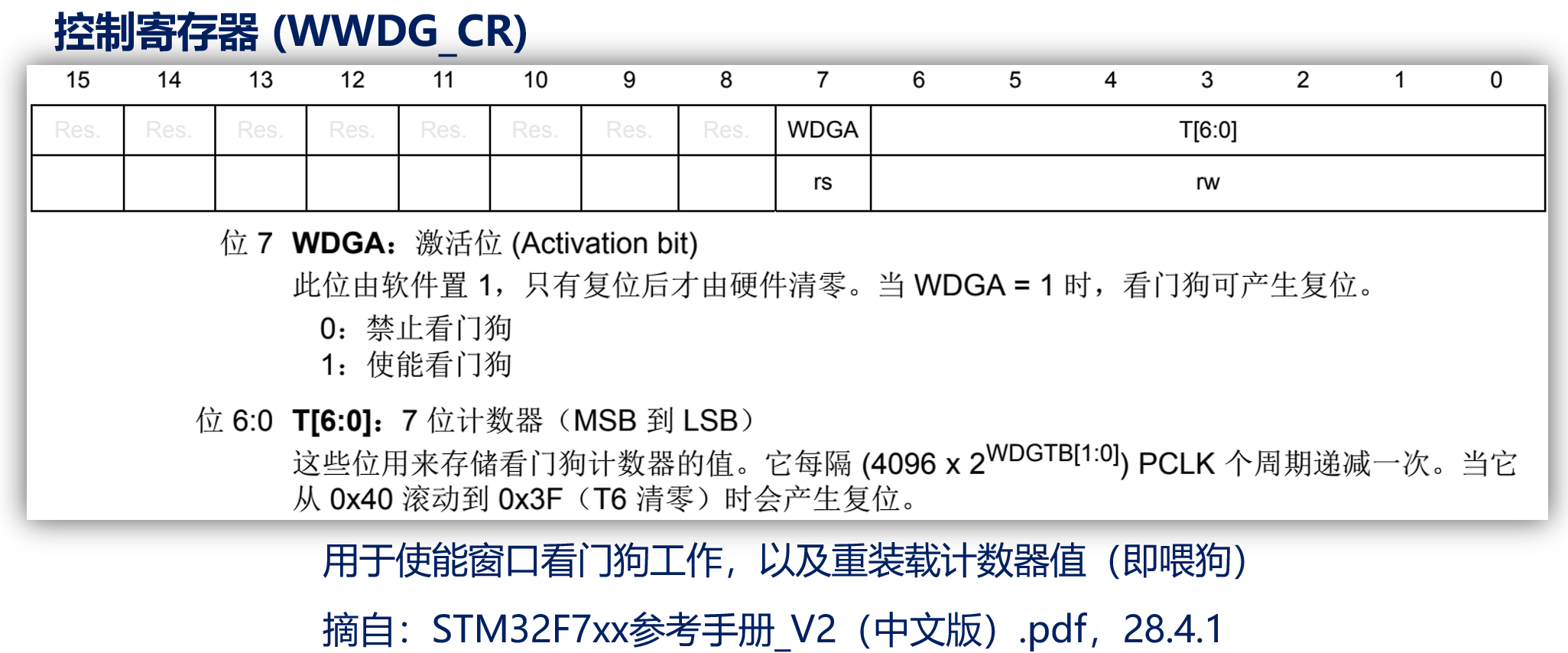

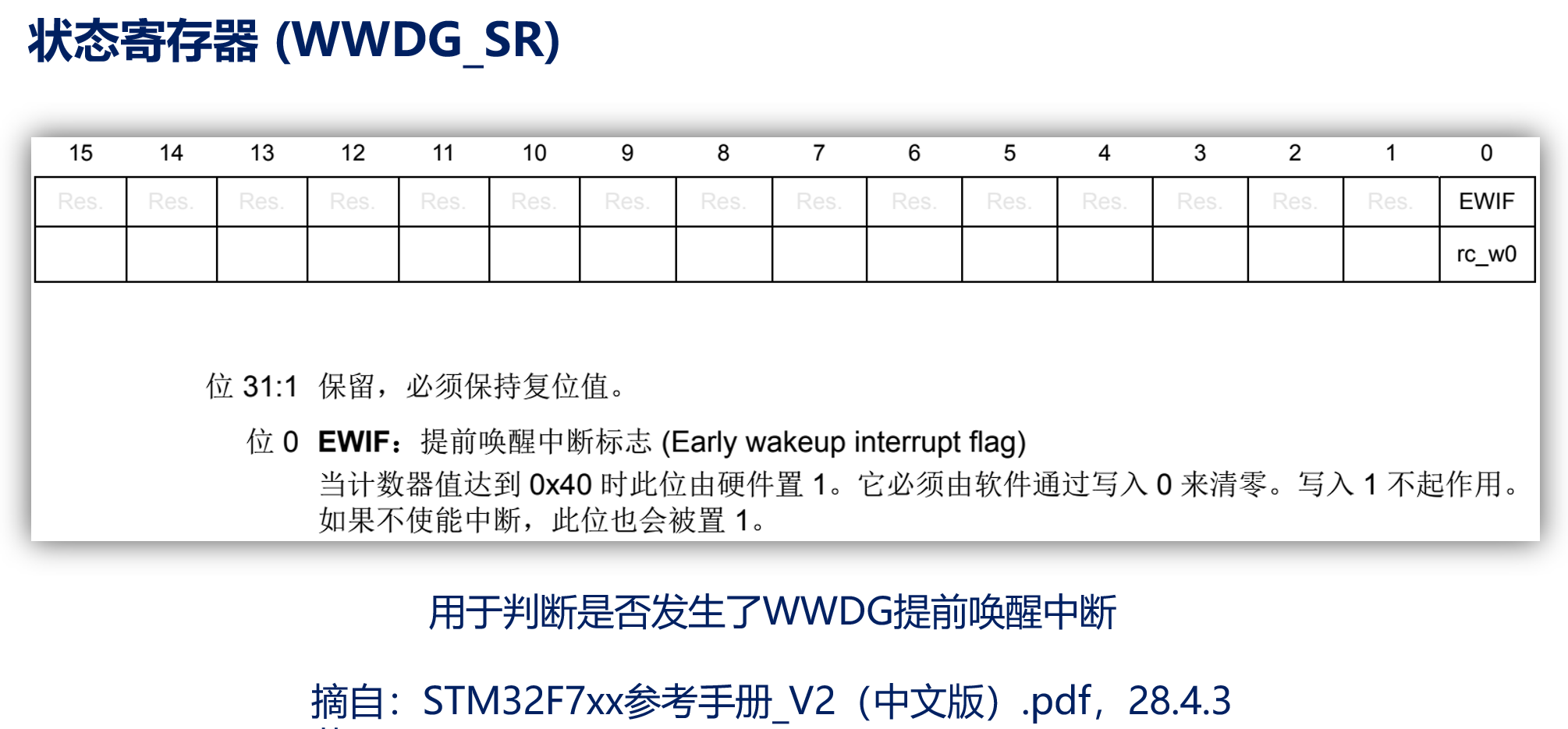

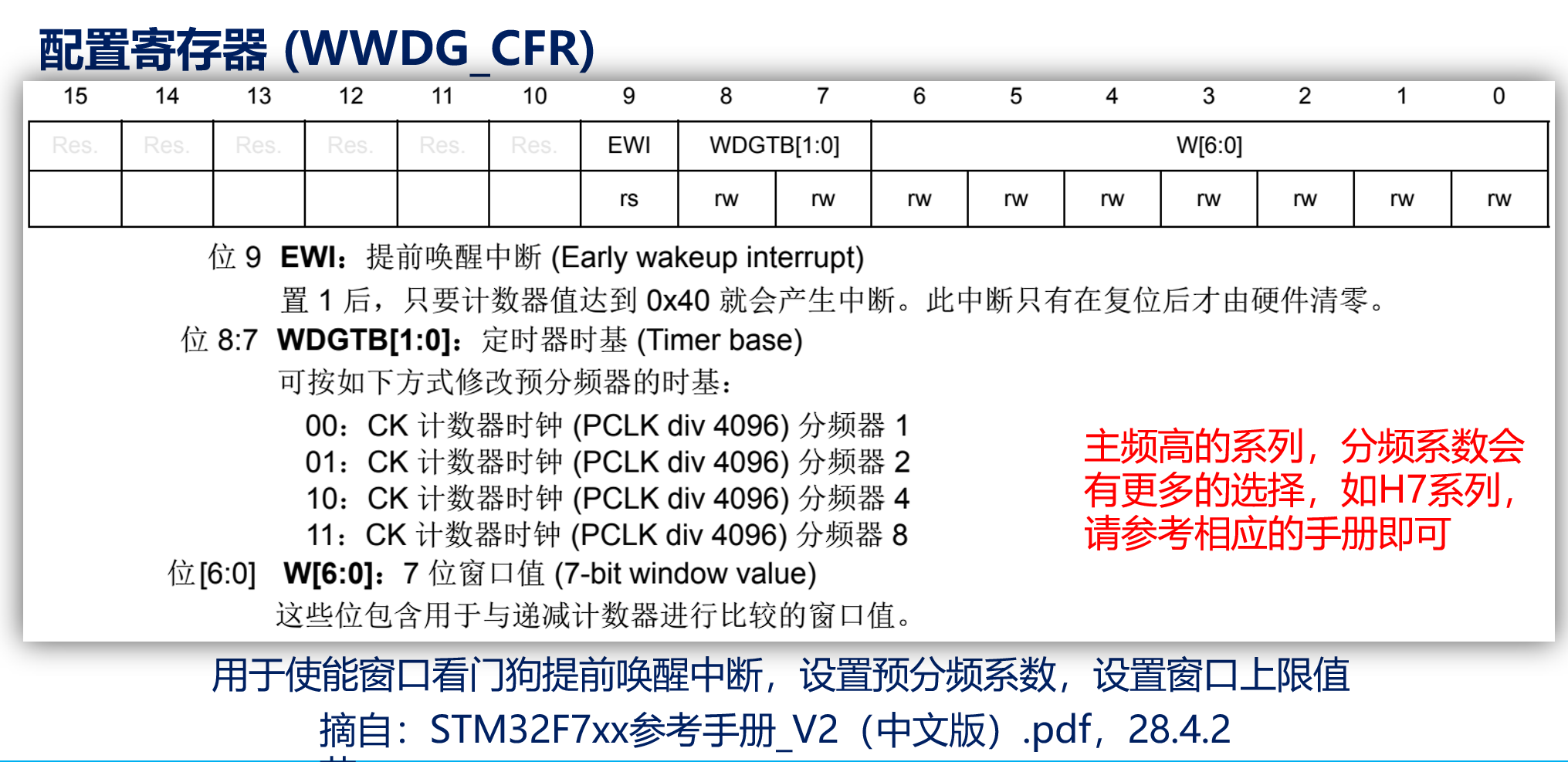

寄存器

溢出时间

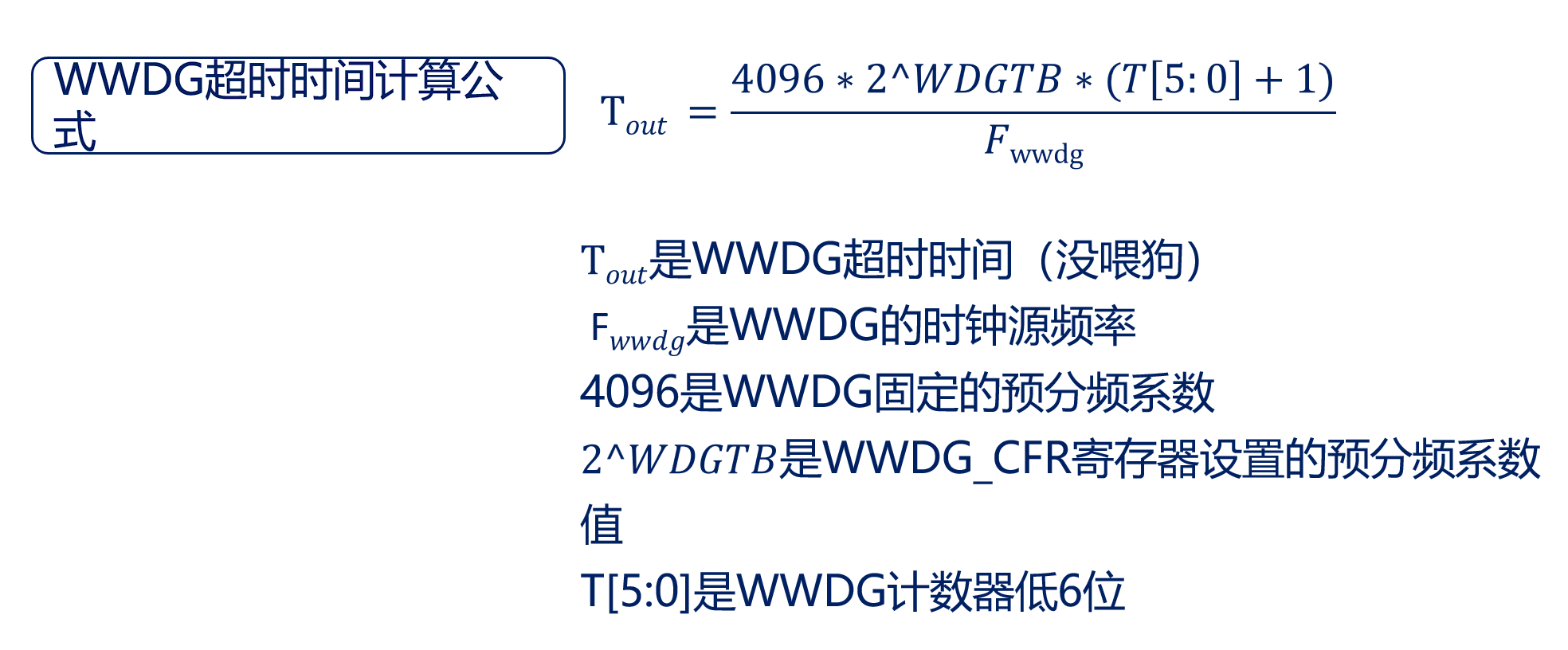

计算公式：

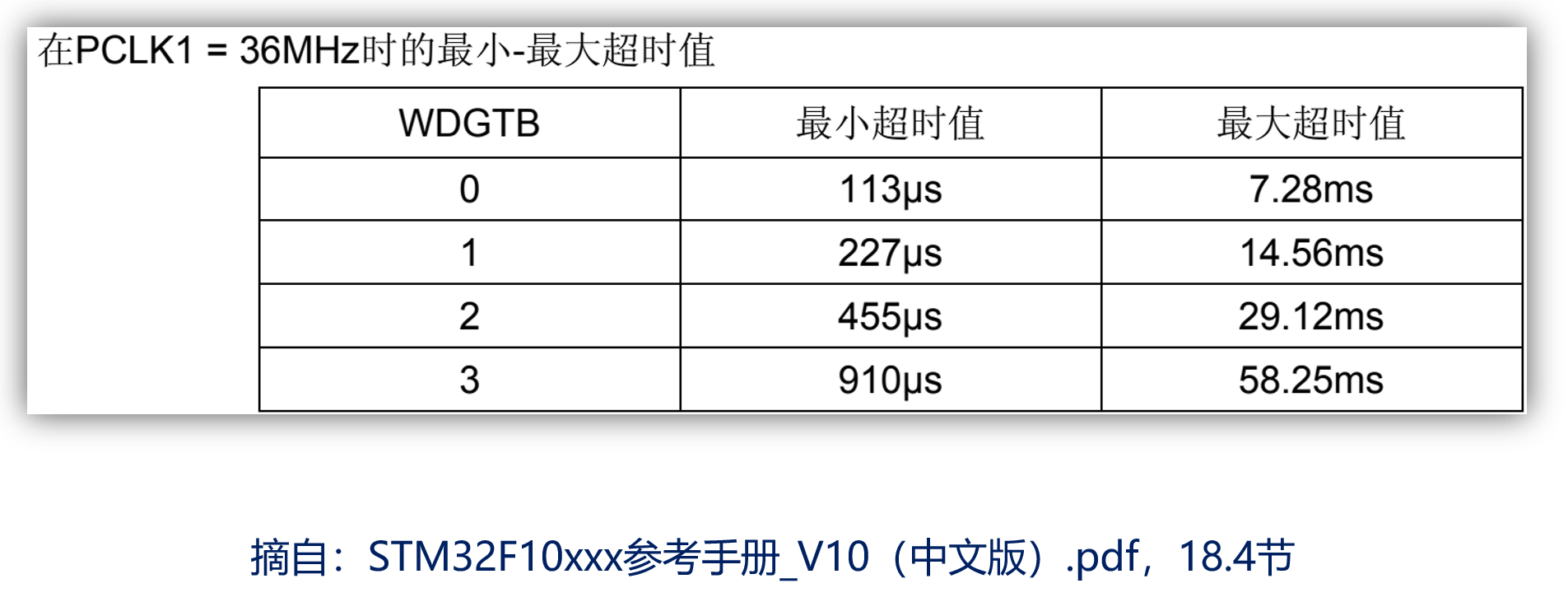

f1超时时间

IWDG和WWDG的主要区别

hal库

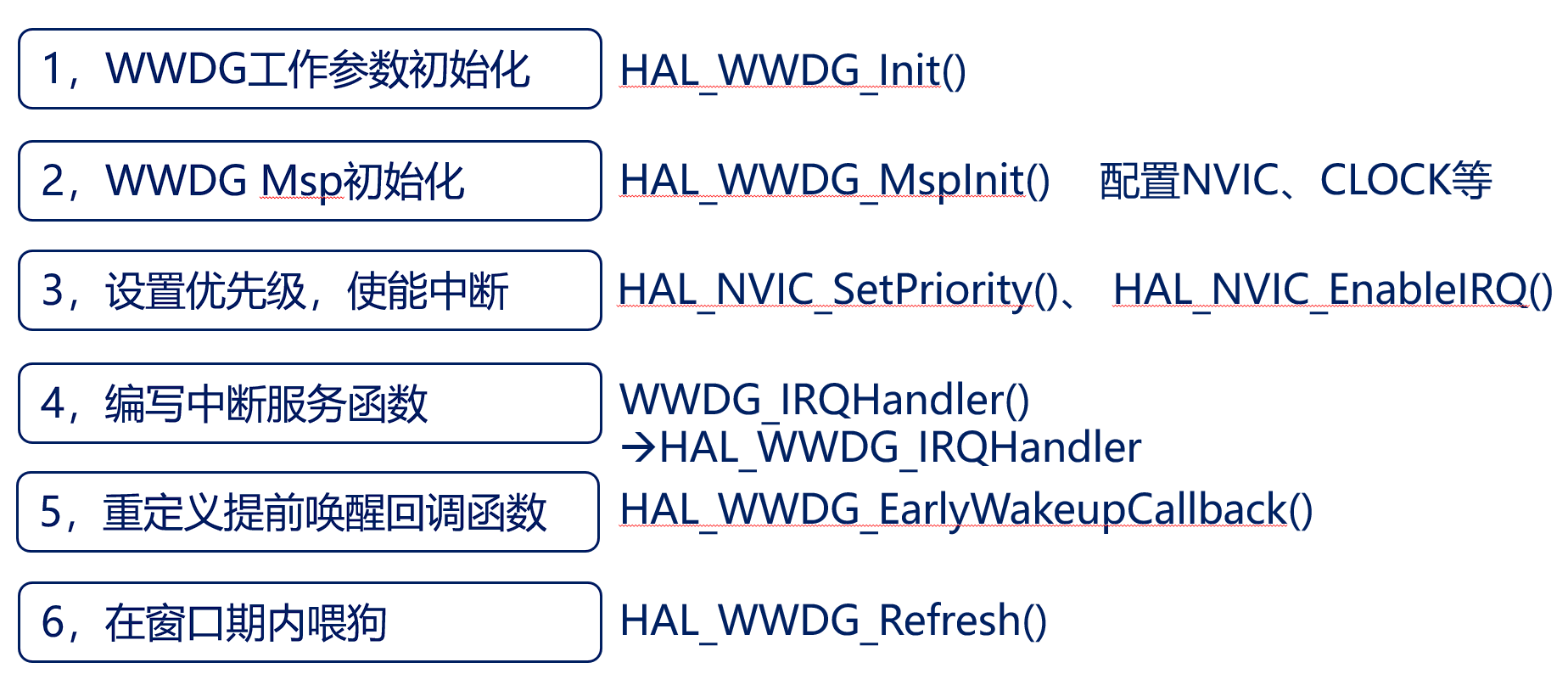

配置步骤

示例

全局变量：

1
WWDG_HandleTypeDef g_wwdg_handle;  /* WWDG句柄 */

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
/**
 * @brief       初始化窗口看门狗
 * @param       tr: T[6:0],计数器值
 * @param       tw: W[6:0],窗口值
 * @note        fprer:分频系数（WDGTB）,范围:WWDG_PRESCALER_1~WWDG_PRESCALER_8,表示2^WDGTB分频
 *              Fwwdg=PCLK1/(4096*2^fprer). 一般PCLK1=36Mhz
                最大-最小超时时间参考 RM0008或者《STM32F10xxx参考手册》P321
 * @retval      无
 */
void wwdg_init(uint8_t tr, uint8_t wr, uint32_t fprer)
{
    g_wwdg_handle.Instance = WWDG;
    g_wwdg_handle.Init.Prescaler = fprer;         /* 设置分频系数 */
    g_wwdg_handle.Init.Window = wr;               /* 设置窗口值 */
    g_wwdg_handle.Init.Counter = tr;              /* 设置计数器值 */
    g_wwdg_handle.Init.EWIMode = WWDG_EWI_ENABLE; /* 使能窗口看门狗提前唤醒中断 */
    HAL_WWDG_Init(&g_wwdg_handle);                /* 初始化WWDG */
}

/**
 * @brief       WWDG MSP回调
 * @param       WWDG句柄
 * @note        此函数会被HAL_WWDG_Init()调用
 * @retval      无
 */
void HAL_WWDG_MspInit(WWDG_HandleTypeDef *hwwdg)
{
    __HAL_RCC_WWDG_CLK_ENABLE();            /* 使能窗口看门狗时钟 */

    HAL_NVIC_SetPriority(WWDG_IRQn, 2, 3);  /* 抢占优先级2，子优先级为3 */
    HAL_NVIC_EnableIRQ(WWDG_IRQn);          /* 使能窗口看门狗中断 */
}

中断处理函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/**
 * @brief       窗口看门狗中断服务程序
 * @param       无
 * @retval      无
 */
void WWDG_IRQHandler(void)
{
    HAL_WWDG_IRQHandler(&g_wwdg_handle);  /* 调用WWDG共用中断处理函数 */
}

/**
 * @brief       窗口看门狗喂狗提醒中断服务回调函数
 * @param       wwdg句柄
 * @note        此函数会被HAL_WWDG_IRQHandler()调用
 * @retval      无
 */
void HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)
{
    HAL_WWDG_Refresh(&g_wwdg_handle); /* 更新窗口看门狗值 */
    LED0_TOGGLE();                    /* LED0闪烁 */
}

主函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
int main(void)
{
    HAL_Init();                              /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);      /* 设置时钟, 72Mhz */
    delay_init(72);                          /* 延时初始化 */
    led_init();                              /* LED初始化 */
    LED0(0);    //开灯
    delay_ms(500);
    wwdg_init(0X7F, 0X5F, WWDG_PRESCALER_8);/* 计数器值为7f,窗口寄存器为5f,分频数为8 */

    while(1)
    {
        //在看门狗提前唤醒中断里闪烁led
    }
}
