参考：
-正点原子IWDG

介绍

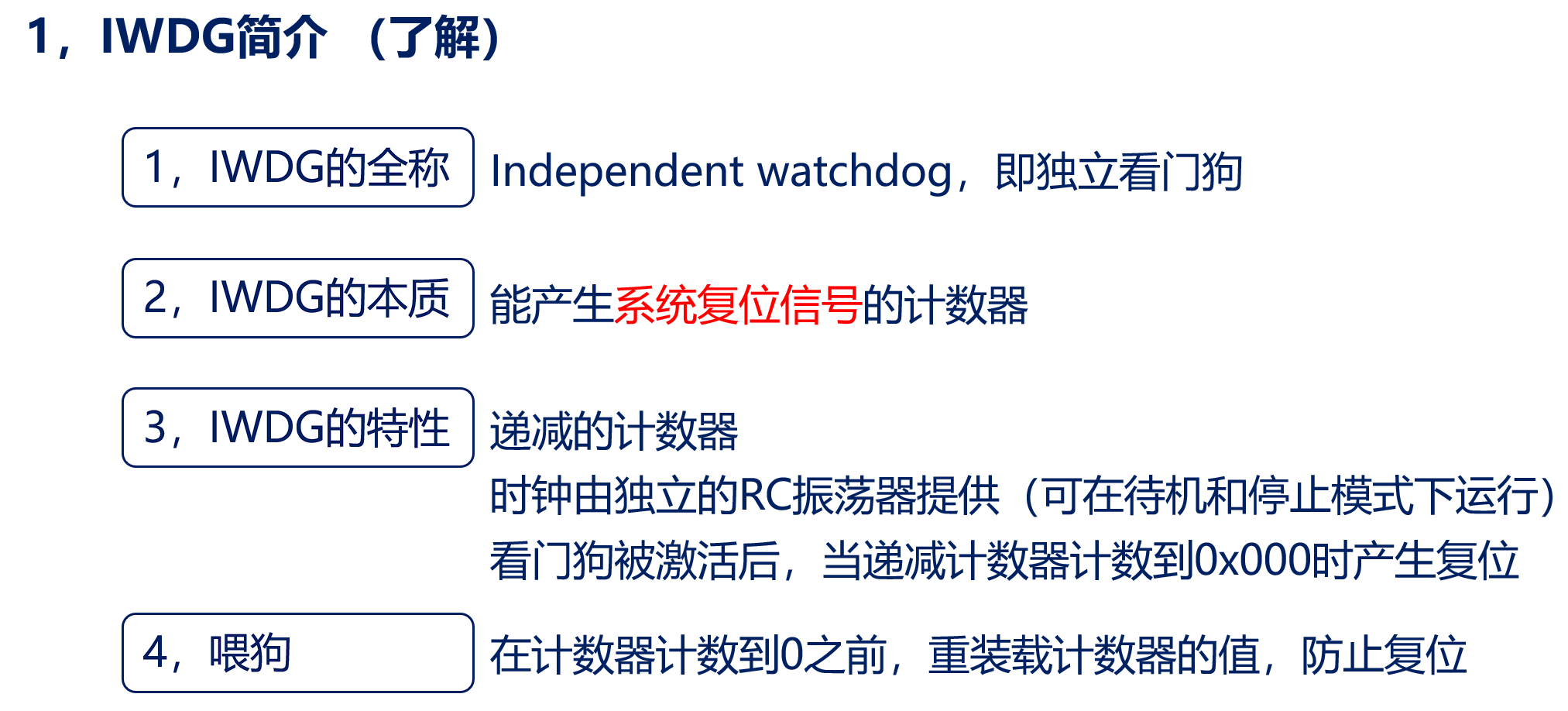

简介

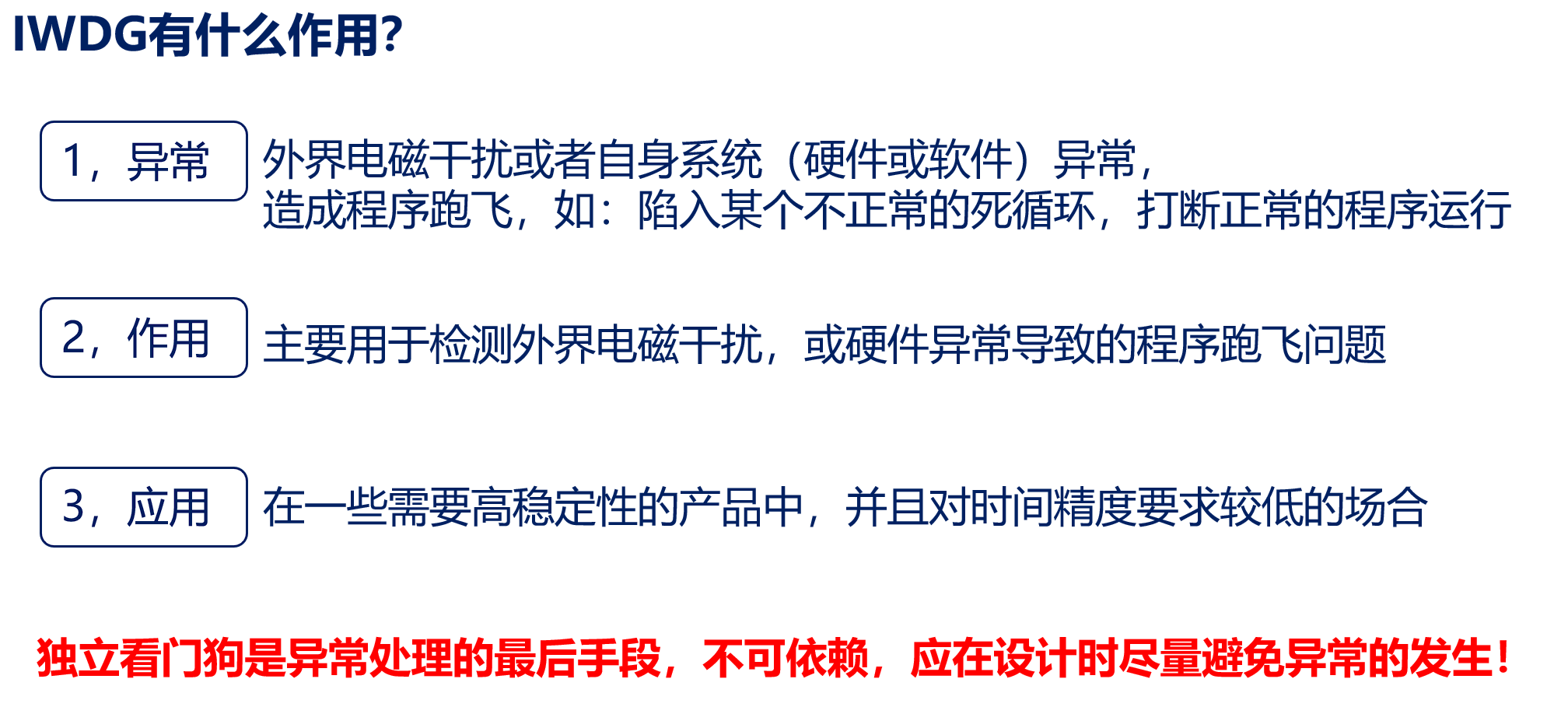

作用

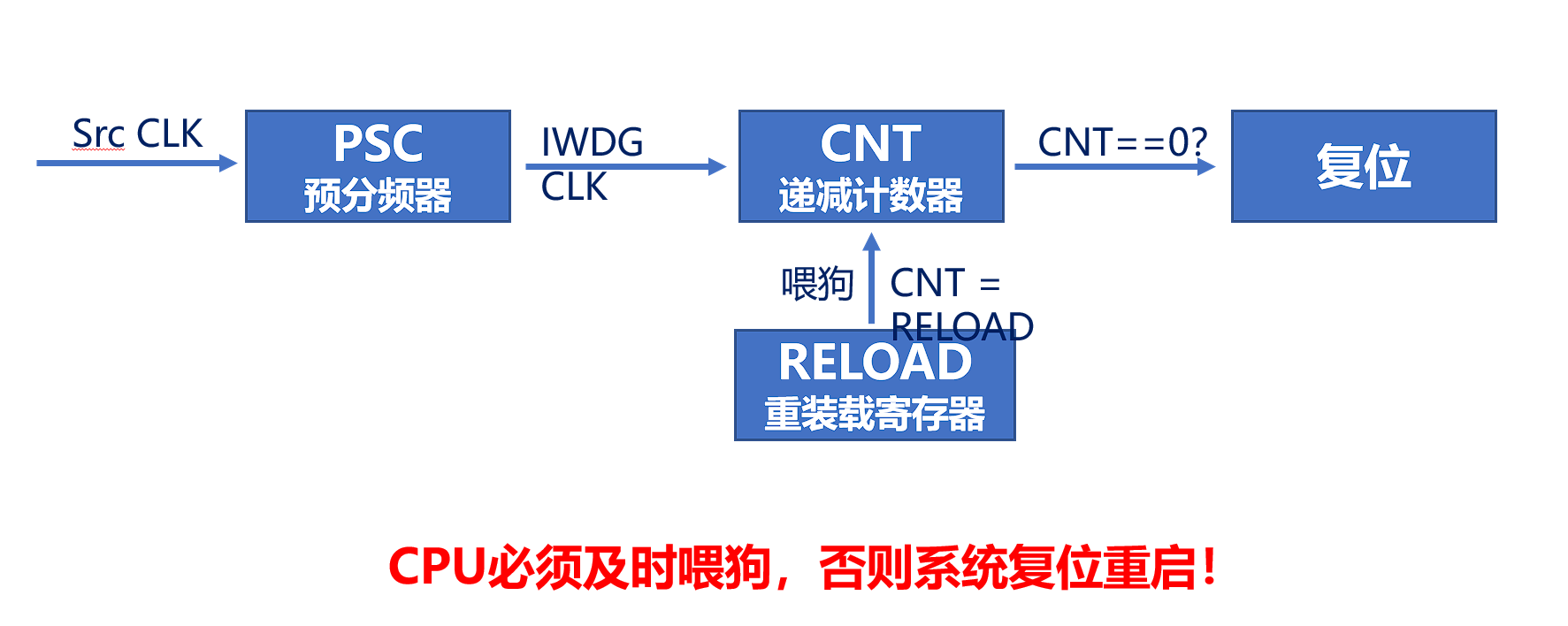

工作原理

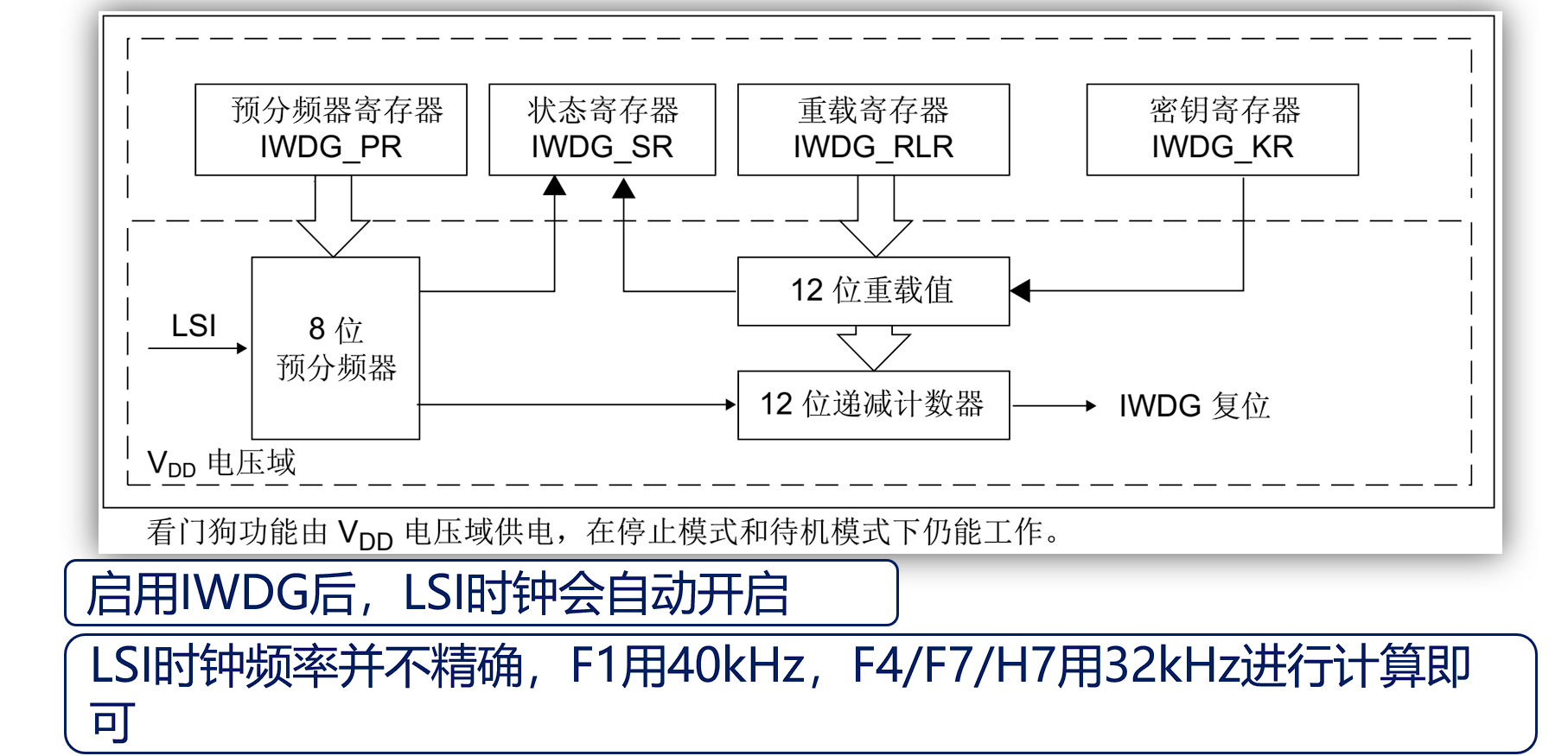

框图

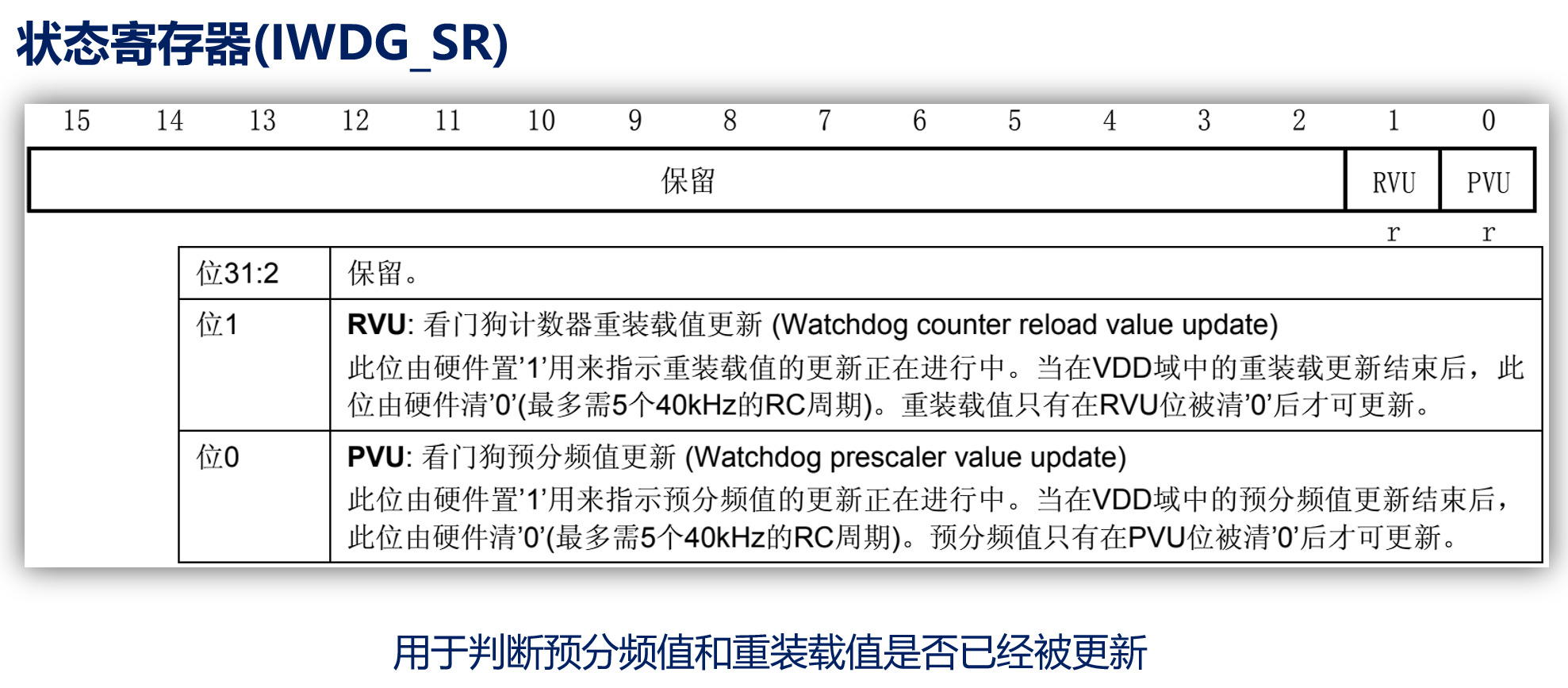

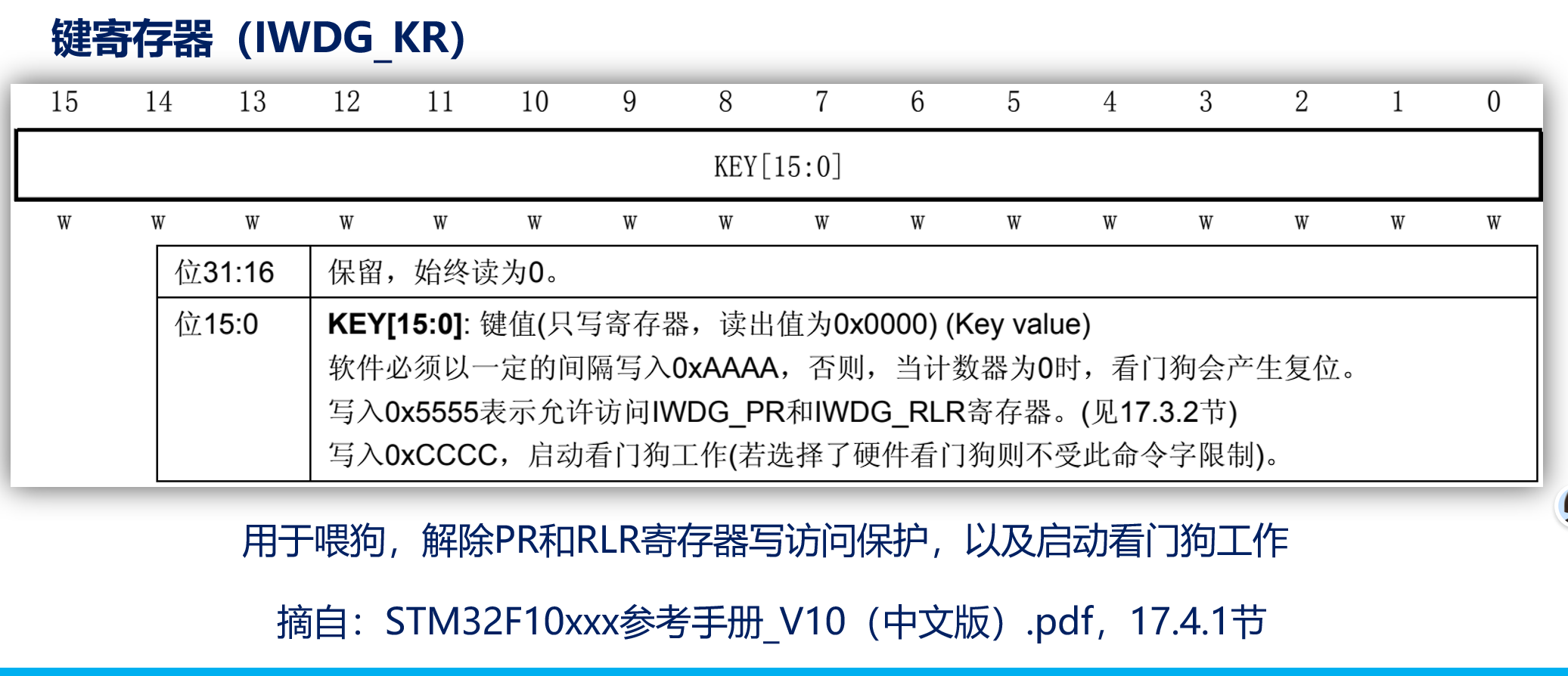

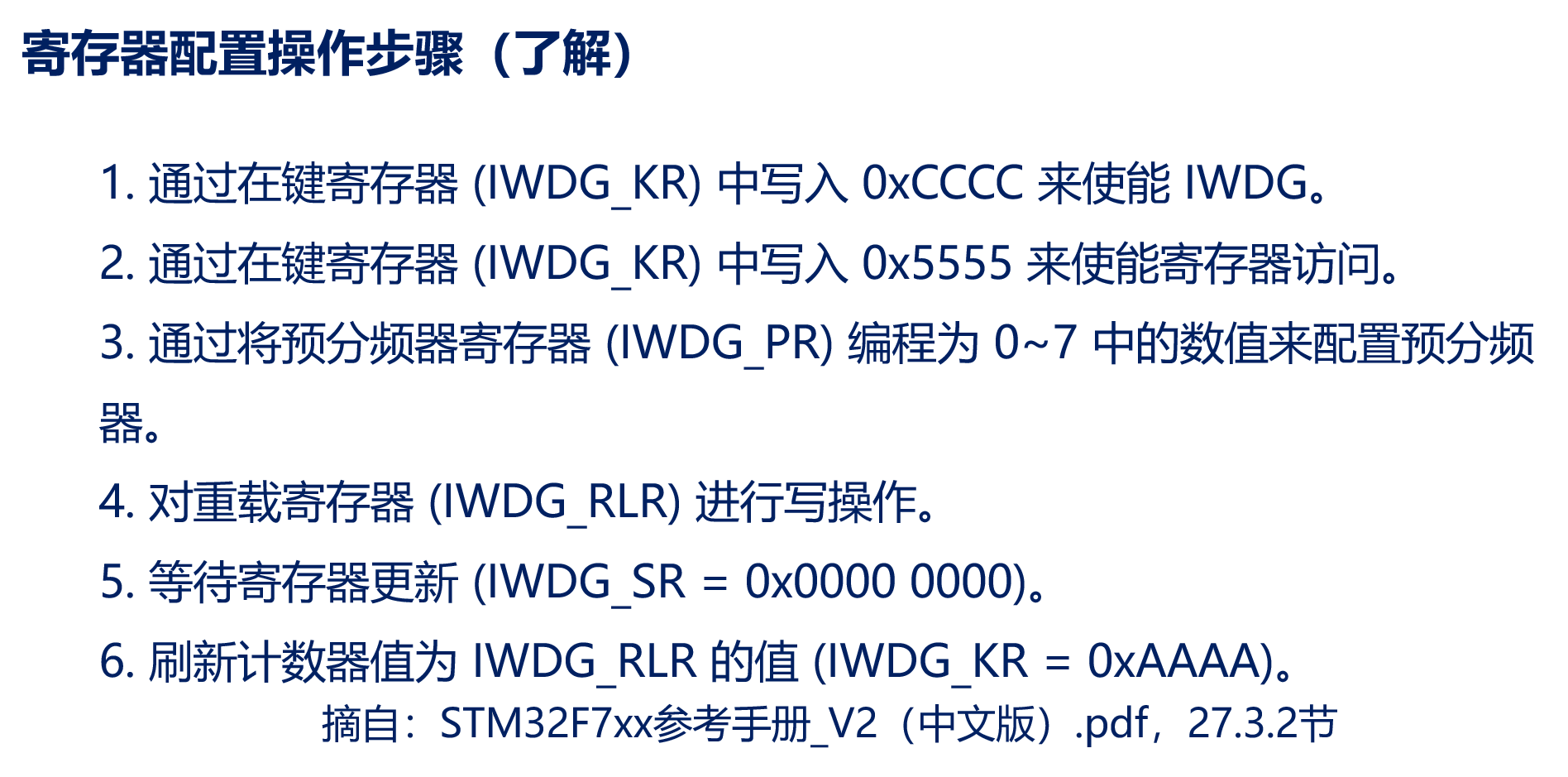

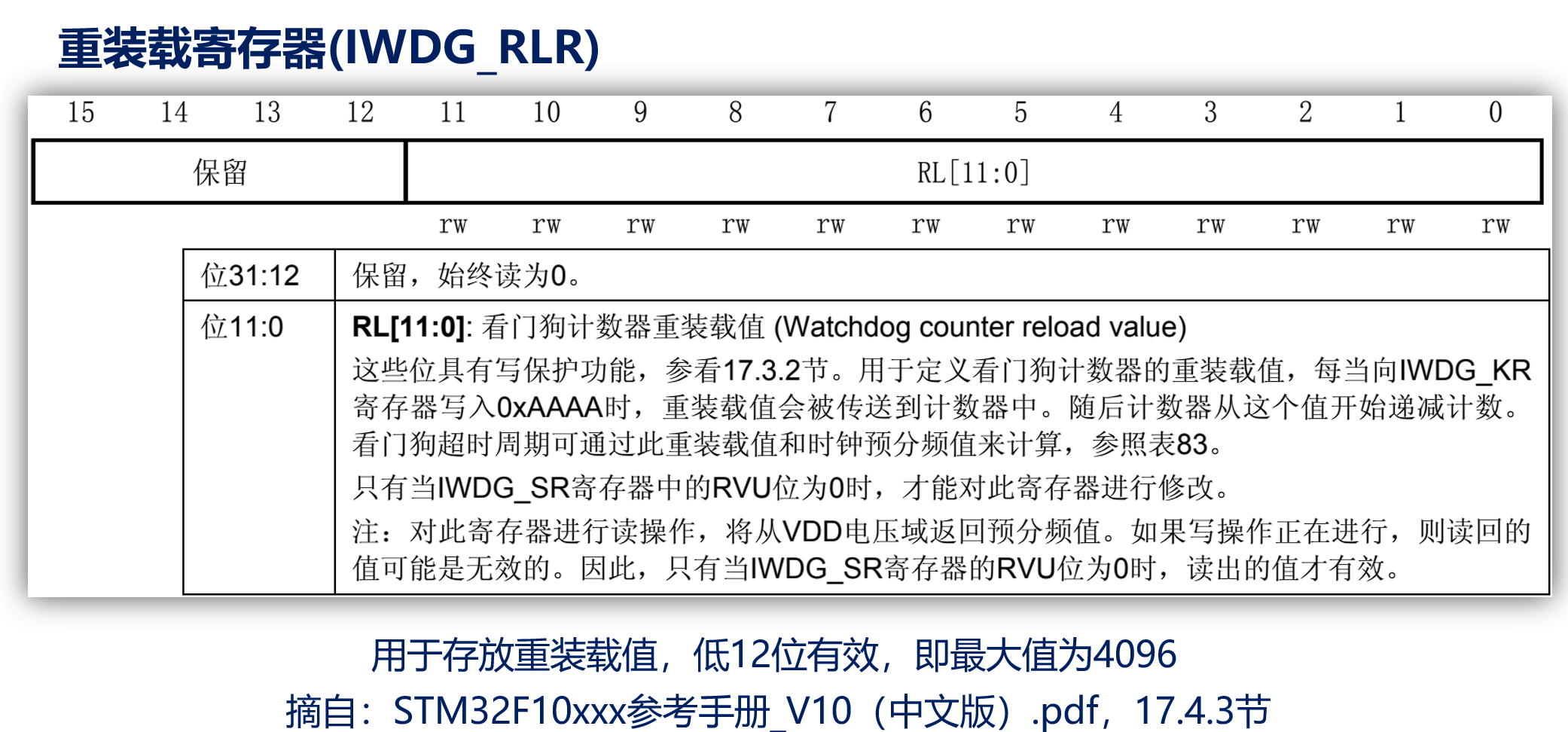

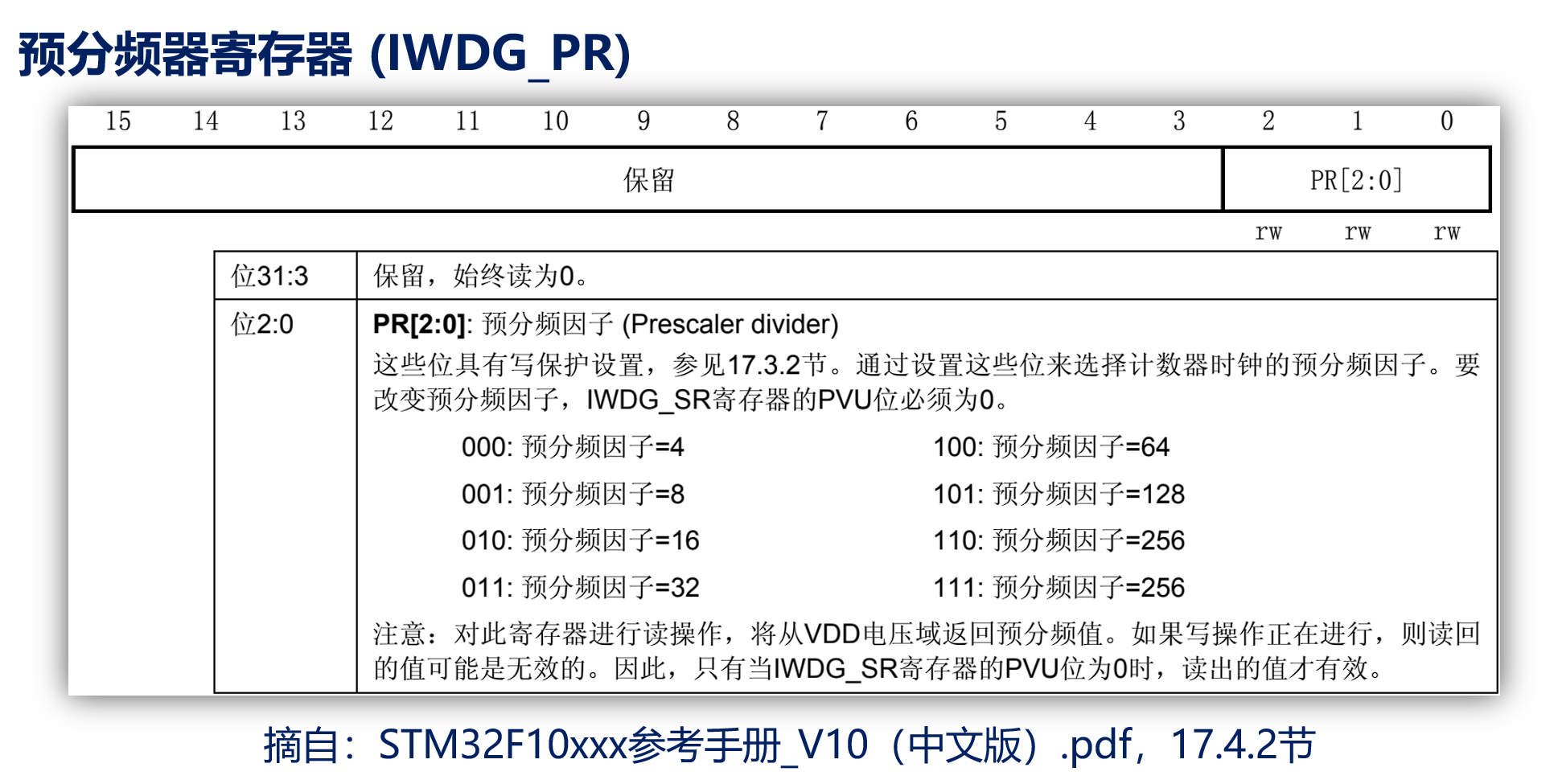

寄存器

溢出时间

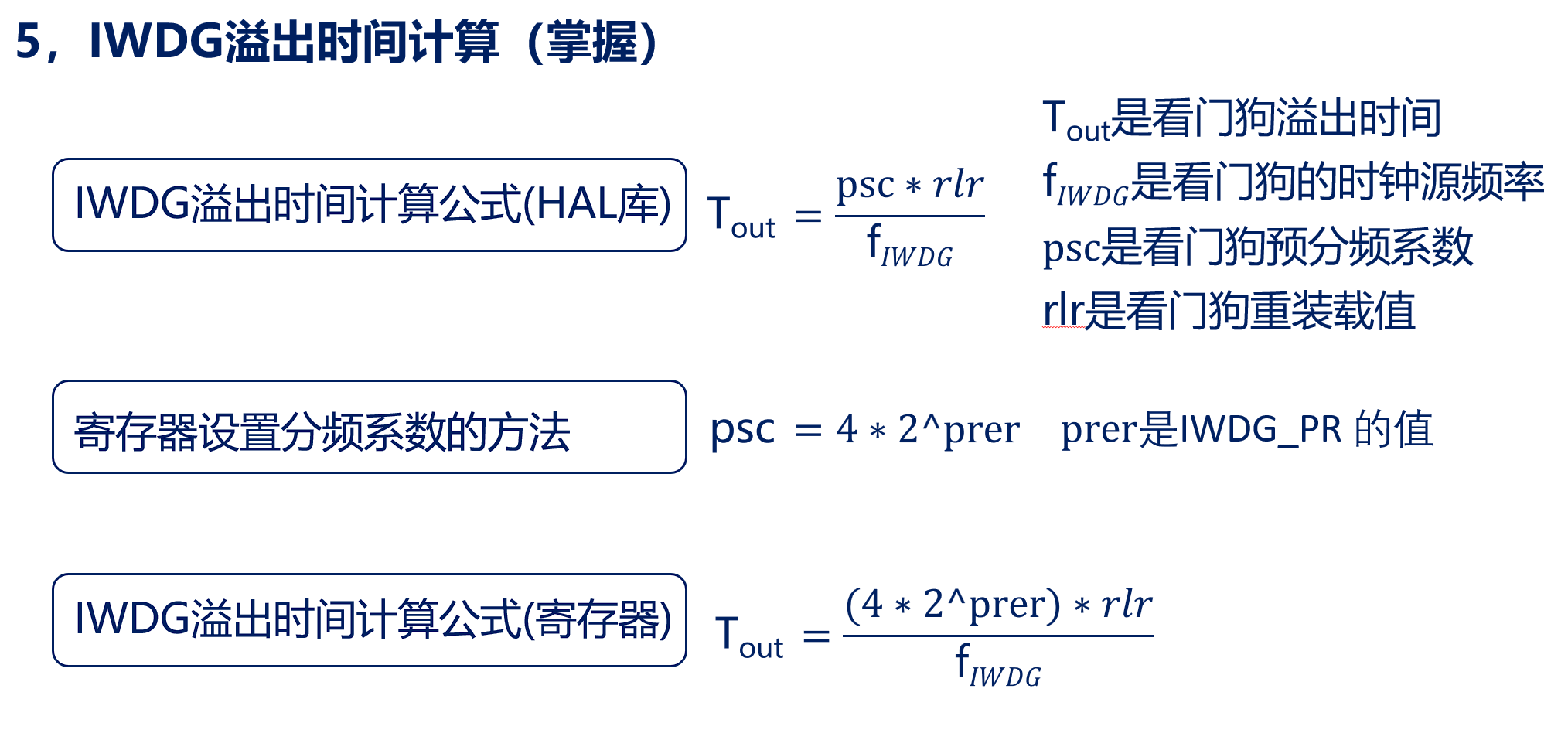

计算公式：

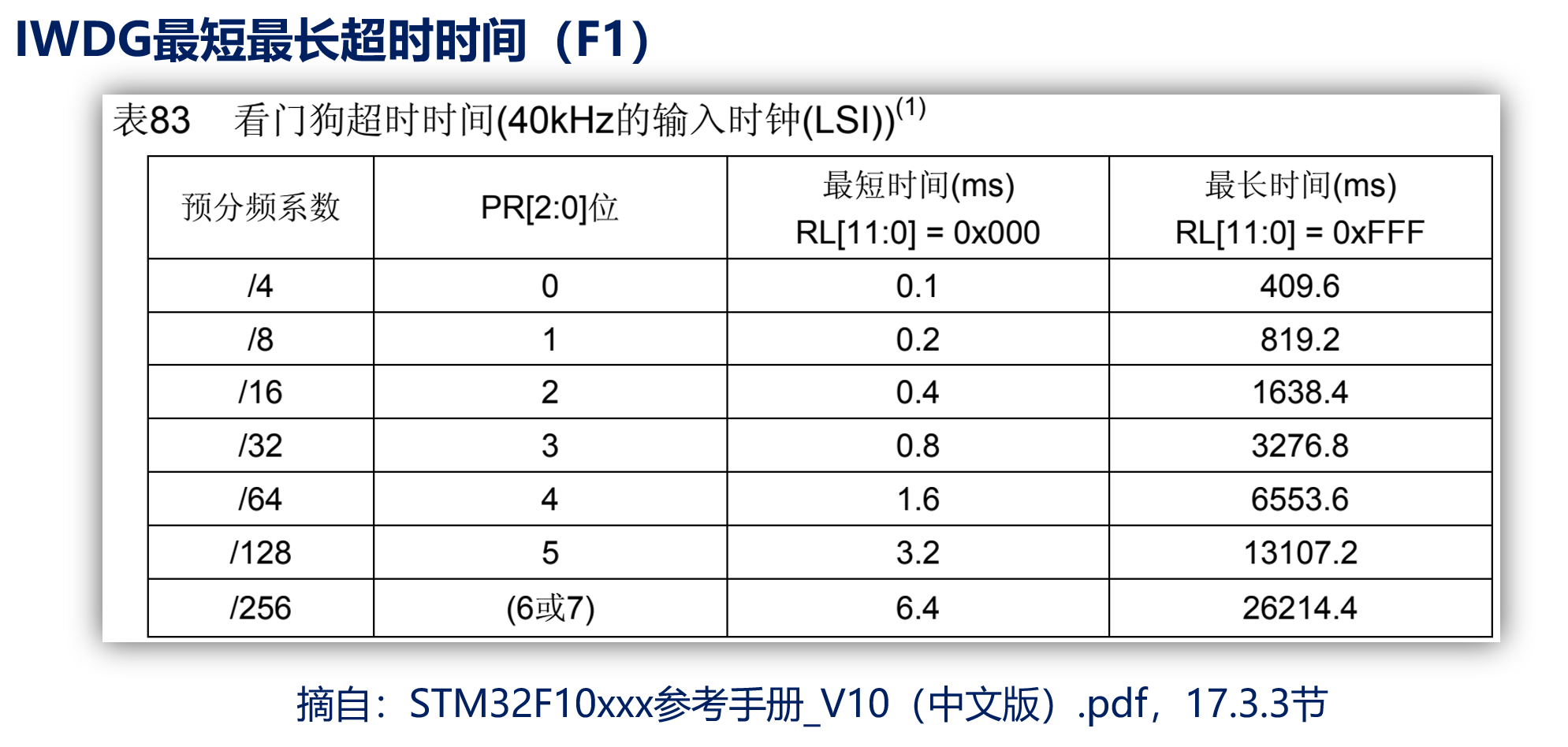

f1超时时间

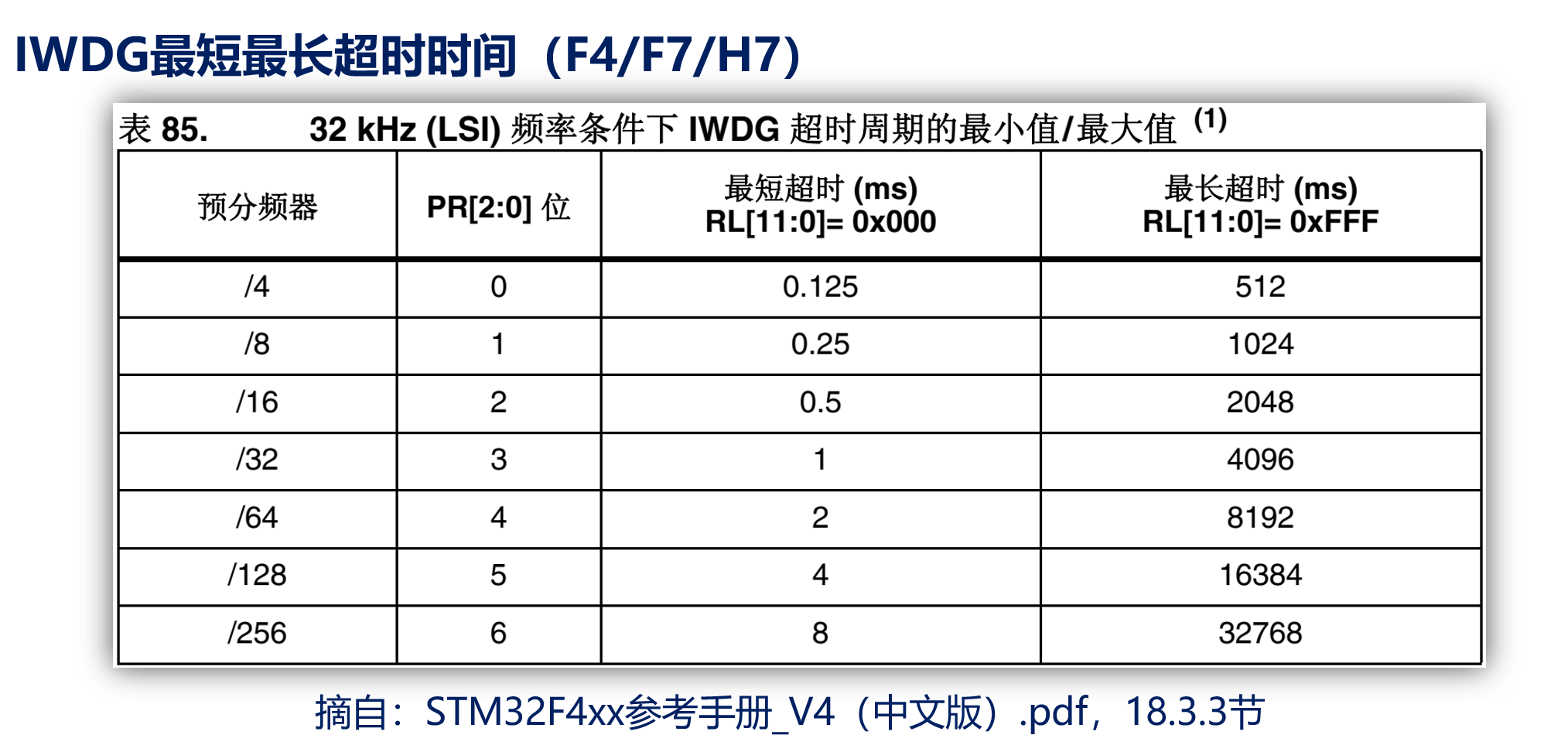

f4,f7,h7超时时间

hal库

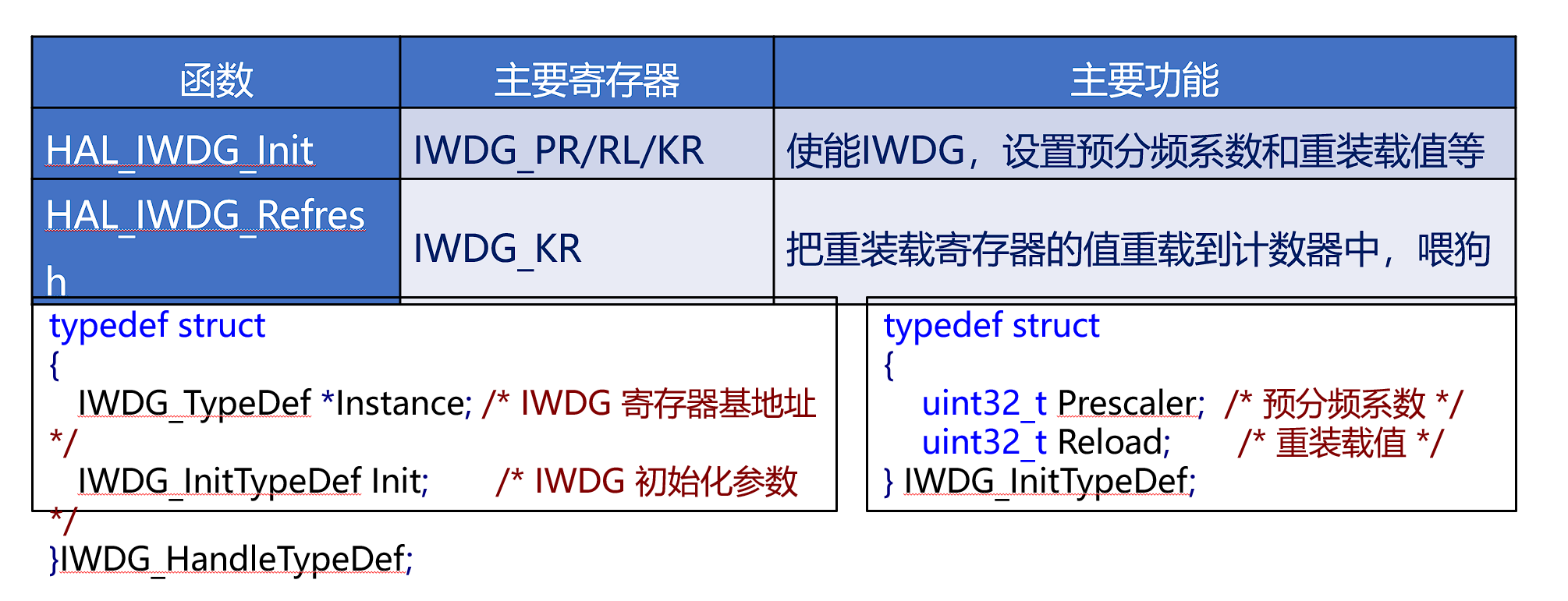

相关函数

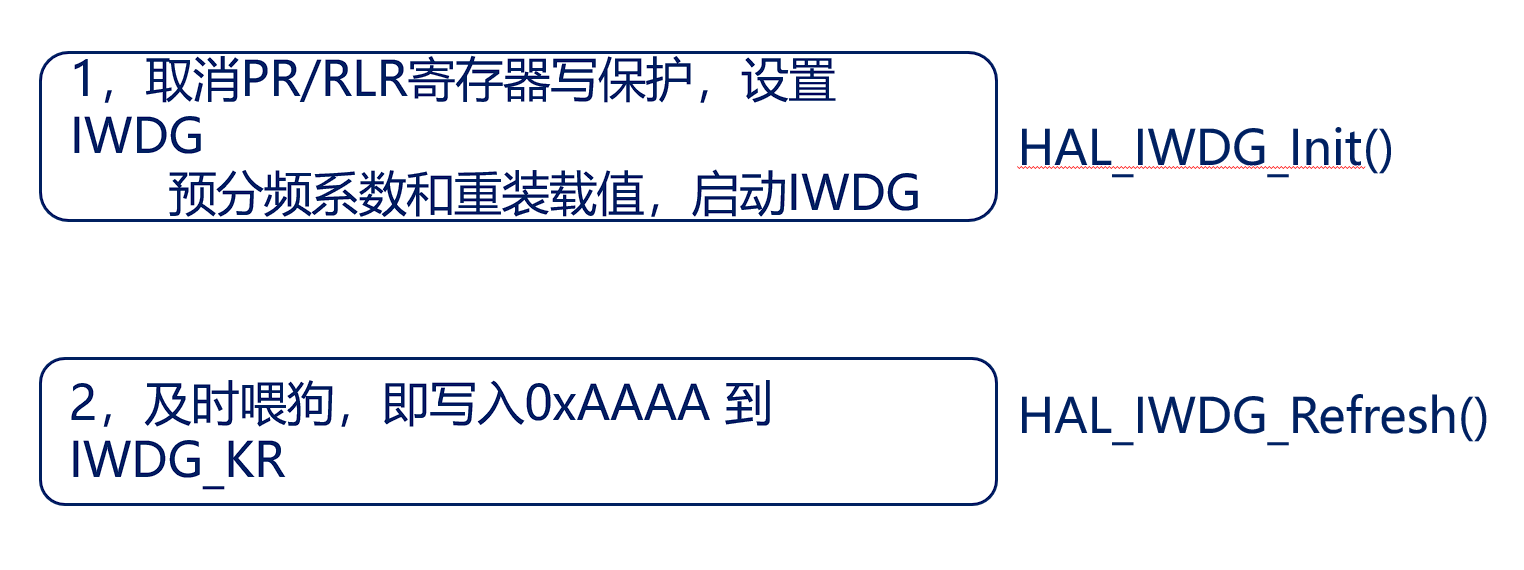

配置步骤

示例

初始化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/**
 * @brief       初始化独立看门狗
 * @param       prer: IWDG_PRESCALER_4~IWDG_PRESCALER_256,对应4~256分频
 *   @arg       分频因子 = 4 * 2^prer. 但最大值只能是256!
 * @param       rlr: 自动重装载值,0~0XFFF.
 * @note        时间计算(大概):Tout=((4 * 2^prer) * rlr) / 40 (ms).
 * @retval      无
 */
void iwdg_init(uint8_t prer, uint16_t rlr)
{
    g_iwdg_handle.Instance = IWDG;
    g_iwdg_handle.Init.Prescaler = prer; /* 设置IWDG分频系数 */
    g_iwdg_handle.Init.Reload = rlr;     /* 重装载值 */
    HAL_IWDG_Init(&g_iwdg_handle);       /* 初始化IWDG并启动 */
}

喂狗

1
2
3
4
5
6
7
8
9
/**
 * @brief       喂独立看门狗
 * @param       无
 * @retval      无
 */
void iwdg_feed(void)
{
    HAL_IWDG_Refresh(&g_iwdg_handle);  /* 重装载计数器 */
}

主函数

int main(void)
{
    iwdg_init(IWDG_PRESCALER_64, 625);      /* 预分频数为64,重载值为625,溢出时间约为1s */
    while (1)
    {
        if (key_scan(1) == KEY0_PRES)       /* 如果WK_UP按下,则喂狗 */
        {
            iwdg_feed();                    /* 喂狗 */
        }

        delay_ms(10);
    }
}
